Buben na navíjení drátu

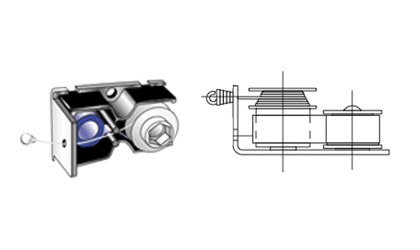

Technický výkres - Buben na navíjení drátu
Pružinový stroj zajišťuje lineární reakci pomocí kabelu.Buben na navíjení drátu se skládá z výstupního bubnu s velkým krouticím momentem a ze zásobního bubnu.

4 položek

na stránce
Nastavit sestupně
d
Průměr drátu (mm)
S1
Nástavec (mm)
Počet pracovních cyklů- (Ks) Síla (kg) Délka (mm) Výška (mm) Šířka (mm) Č. zboží Technické kreslení Porovnat Číst dále Do košíku Stock 3D CAD
0,65 915 5000 0,539 49 25 22 WTA1 WTA1 14
0,65 915 7000 0,425 49 25 22 WTA2 WTA2 6
0,65 915 13000 0,225 49 25 22 WTA3 WTA3 4
0,65 915 30000 0,136 49 25 22 WTA4 WTA4 3
  1. WTA1
    Na skladě: 14
    d - Průměr drátu (mm) 0,65
    S1 - Nástavec (mm) 915
    Počet pracovních cyklů- (Ks) 5000
    Síla (kg) 0,539
    Délka (mm) 49
    Výška (mm) 25
    Šířka (mm) 22
  2. WTA2
    Na skladě: 6
    d - Průměr drátu (mm) 0,65
    S1 - Nástavec (mm) 915
    Počet pracovních cyklů- (Ks) 7000
    Síla (kg) 0,425
    Délka (mm) 49
    Výška (mm) 25
    Šířka (mm) 22
  3. WTA3
    Na skladě: 4
    d - Průměr drátu (mm) 0,65
    S1 - Nástavec (mm) 915
    Počet pracovních cyklů- (Ks) 13000
    Síla (kg) 0,225
    Délka (mm) 49
    Výška (mm) 25
    Šířka (mm) 22
  4. WTA4
    Na skladě: 3
    d - Průměr drátu (mm) 0,65
    S1 - Nástavec (mm) 915
    Počet pracovních cyklů- (Ks) 30000
    Síla (kg) 0,136
    Délka (mm) 49
    Výška (mm) 25
    Šířka (mm) 22

4 položek

na stránce
Nastavit sestupně
Popis

Buben na navíjení drátu vykonává lineární pohyb pomocí kabelu.
Buben na navíjení drátu se skládá z výstupního bubnu s velkým krouticím momentem a ze zásobního bubnu.
