Aretační pojistky

Technické kreslení - Aretační pojistky - Černá ocel

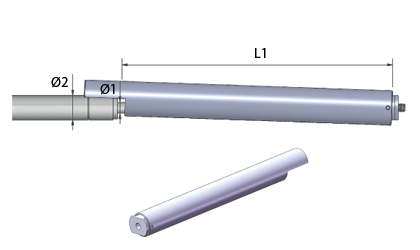

Technické kreslení - Aretační pojistky - Nerezová ocel - AISI 304

Objednávku provedenou pondělí-čtvrtek do 15:30 a v pátek do 14:45 expedujeme ještě v tentýž den s doručením do 2-4 dní. To platí také pro všechny gumové měchy, které jsou skladem

Množstevní slevy a ceny se vám zobrazí po kliknutí na nákupní vozík vedle požadovaného produktu. Pro rychlou a snadnou navigaci prosím použijte níže uvedené posuvníky.

Co je aretační trubice?


Aretační pojistky se používají jako bezpečnostní součástky v konstrukcích s plynovými vzpěrami. Aretační pojistka znemožňuje nečekané zasunutí plynové vzpěry. K němu by mohlo dojít při poryvu větru, prohnutí plynové vzpěry, úniku kolem těsnění, zvýšeném zatížení konstrukce atd.

Poznámka: Aretační pojistky lze používat pouze u plynových vzpěr se závity.

Černá ocel


Černé provedení aretační pojistky bylo ošetřeno povrchovou úpravou z epoxidového prášku. Tím se zajišťuje určitá míra ochrany proti korozi.

Nerezová ocel - AISI 304


Pokud potřebujete aretační pojistku používat ve vlhkém nebo mokrém prostředí, doporučujeme provedení z nerezové oceli.

Nerezová ocel - AISI 316


Používá se v konstrukcích, které jsou vystaveny drsným čisticím prostředkům nebo v námořním prostředí

Montáž:


Pístnici plynové vzpěry je nutné zasunout do aretační pojistky a závit musí procházet dírou na konci aretační pojistky. Můžete naklonit plech dole, aby bylo snazší prostrčit závit. Pak můžete našroubovat koncovku. Funkce naklonění slouží k tomu, aby pojistka narážela do pístnice, což zabrání neočekávanému zavření plynové vzpěry, protože válec narazí na hranu aretační pojistky a pohyb se zastaví. Před zavřením dveří, tj. před stlačením aretační pojistky, se aretační pojistka musí uvolnit vytlačením z pístnice, takže se válec může volně zasunout do aretační pojistky.

42-46778-description

Nerezová ocel 304

42-46664-description

Nerezová ocel 316

42-46101-description

Cerný náter

Nakupovat podle
Možnosti nákupu
Ø1 - Průměr pístnice (mm)
Ø2 - Průměr trubice (mm)
L1 - Zdvih (mm) (+/- 2 mm)
Materiál

Produkty 1-10 z 61

na stránce
Nastavit sestupně
Zobrazit ceny - Přidat do košíku Materiál Ø1
Průměr pístnice (mm)
Ø2
Průměr trubice (mm)
L1
Zdvih (mm) (+/- 2 mm)
Č. zboží Stock Technické kreslení Číst dále 3D CAD
Cerný náter 6.00 15.00 80.00 LTN-6-80 LTN-6-80
Cerný náter 6.00 15.00 100.00 LTN-6-100 LTN-6-100
Cerný náter 6.00 15.00 150.00 LTN-6-150 LTN-6-150
Cerný náter 6.00 15.00 200.00 LTN-6-200 LTN-6-200
Cerný náter 8.00 18.00 100.00 LTN-8-100 LTN-8-100
Nerezová ocel 304 8.00 18.00 100.00 LTX-8-100 LTX-8-100
Nerezová ocel 316 8.00 18.00 100.00 LTX-8-100-316 LTX-8-100-316
Nerezová ocel 304 8.00 18.00 140.00 LTX-8-140 LTX-8-140
Nerezová ocel 316 8.00 18.00 140.00 LTX-8-140-316 LTX-8-140-316
Cerný náter 8.00 18.00 150.00 LTN-8-150 LTN-8-150

Produkty 1-10 z 61

na stránce
Nastavit sestupně
Materiál

Černá ocel
Výrobek v černém provedení je ošetřen epoxidovou práškovou barvou, a je proto odolný proti korozi.

Nerezová ocel - AISI 304
Pokud potřebujete aretační pojistku používat ve vlhkém nebo mokrém prostředí, doporučujeme provedení z nerezové oceli.

Nerezová ocel - AISI 316
Používá se v konstrukcích, které jsou vystaveny drsným čisticím prostředkům nebo v námořním prostředí

Montáž a použití

Aretační pojistky zajišťují, aby se například vrata náhodně nezavřela působením vnějších sil, například větru, kolize, nárazu atd., a nezpůsobila tak úraz nebo škodu na majetku.

Funkce aretační pojistky se snadno zruší jedním stisknutím.

Montáž a použití - Aretační pojistky

  1. Při montáži aretační pojistky na plynovou vzpěru může být obtížné prostrčit závit na pístu koncovou částí aretační pojistky. Je to způsobeno pružně uloženou koncovou částí, která se otáčí na stranu, aby umožnila správnou funkci pružiny.
  2. Je to způsobeno pružně uloženou koncovou částí, která se otáčí na stranu, aby umožnila správnou funkci pružiny.
  3. Zatlačte na nejvyšší bod koncové částí a zároveň prostrčte píst otvorem v koncové části. Plynové vzpěry s pístem 6 mm jsou do koncové části zašroubovány.
  4. Aretační pojistka je nyní správně namontovaná a lze upevnit koncovku.
