Tlačné pružiny

Kompresní pružiny ze strunového drátu, elektricky galvanizovaného drátu a drátu z nerezové oceli

Objednávku provedenou pondělí-čtvrtek do 15:30 a v pátek do 14:45 expedujeme ještě v tentýž den s doručením do 2-4 dní. To platí také pro všechny kompresní pružiny, které jsou skladem

Množstevní slevy a ceny se vám zobrazí po kliknutí na nákupní vozík vedle požadovaného produktu.

Pro snadný a rychlý výběr použijte posuvníky.

I když máme největší výběr standardních kompresních pružin s více než 500 000 kompresními pružinami ve více než 5 000 různých velikostech v Dánsku, vytvořili jsme snadný způsob, jakým si můžete vybrat svoji požadovanou kompresní pružinu a přesně takové množství, jaké potřebujete.

Máme vše od malých kompresních pružin používaných v přesném inženýrství až po velké kompresní pružiny pro průmyslová využití. Výběr standardních kompresních pružin pokrývá délky od 2 do 1080 mm. Výběr je vyráběn dle současných norem DIN s nejvyššími požadavky na kvalitu v Evropě a Americe.

Co je kompresní pružina?


Kompresní pružiny jsou používány v širokém spektru produktů, kde je vyžadována kompresní síla. Sortiment sahá od naslouchátek, kuličkových per a sekaček na trávu, přes průmyslové stroje až po spoustu dalších výrobků.

Kompresní pružiny jsou v podstatě komponenta, která akumuluje sílu a působí na optimálních úrovních po prodlouženou dobu, za předpokladu, že jsou správně používány a nadimenzovány. Síla se v pružině akumuluje při stlačení, a uvolňuje se při návratu pružiny do své původní délky.

Strunový drát: suché prostředí


Pružiny ze strunového drátu jsou doporučeny k použití v suchém prostředí. Materiál neposkytuje ochranu proti korozi. Pružiny ze strunového drátu jsou přibližně o 10 % silnější než pružiny z nerezové oceli.

Elektricky galvanizované kompresní pružiny jsou vyrobeny ze strunového drátu, který je poté elektricky galvanizován. To dodává kompresním pružinám atraktivní, lesklý vzhled. Elektrogalvanizace dodává pouze mírné antikorozní vlastnosti, ale pokud se pružina použije ve vlhkém prostředí, životnost se na rozdíl od stejné pružiny vyrobené ze strunového drátu bez povrchové úpravy prodlouží.

Drát z nerezové oceli: vlhké prostředí


Pro vlhká prostředí doporučujeme pružiny vyrobené z drátu z nerezové oceli. Pružiny z nerezové oceli jsou přibližně o 10 % slabší než pružiny ze strunového drátu.

Pokud používáte pružiny v prostředích, které jsou vystaveny působení agresivních chemických látek nebo slané vody, doporučujeme použít pružiny ze specifického druhu nerezové oceli (AISI 316). Ty nevedeme skladem, ale můžeme je na vyžádání vyrobit na zakázku. V případě zájmu o další informace nás kontaktujte.

Pružiny pro řezání a testování


Pokud si nejste jisti délkou/pohybem, máme pružiny o délkách 300, 500 a 1 000 mm vyrobené specificky pro úpravu na délku a použití pro prototypy a testování. Seřaďte podle délky za pomoci posuvníku níže.

6-70016-description

Pozinkovaná ocel

6-70014-description

Strunový drát

6-70015-description

Nerezová ocel 302

Nakupovat podle
Možnosti nákupu
d - Průměr drátu (mm)
De - Vnější průměr (mm)
Di - Vnitřní průměr (mm)
L0 - Délka bez zatížení (mm)
Ln - Max. délka při zatížení (mm)
Sn - Maximální zdvih (mm)
Fn - Maximální zatížení při Ln (N)
R - Tuhost pružiny (N/mm)

Produkty 1-10 z 5404

Nastavit sestupně
Zobrazit ceny - Přidat do košíku Materiál d
Průměr drátu (mm)
De
Vnější průměr (mm)
Di
Vnitřní průměr (mm)
L0
Délka bez zatížení (mm)
Ln
Max. délka při zatížení (mm)
Sn
Maximální zdvih (mm)
Fn
Maximální zatížení při Ln (N)
R
Tuhost pružiny (N/mm)
Řada Č. zboží Stock Technické kreslení Číst dále 3D CAD
Nerezová ocel 302 0,15 1,45 1,15 3,05 1,55 1,50 0,85 0,55 B C00570060120S C00570060120S
Strunový drát 0,15 1,45 1,15 3,05 1,55 1,50 1,02 0,67 B C00570060120M C00570060120M
Nerezová ocel 302 0,15 1,45 1,15 4,83 2,29 2,54 0,85 0,32 B C00570060190S C00570060190S
Strunový drát 0,15 1,45 1,15 4,83 2,29 2,54 1,02 0,39 B C00570060190M C00570060190M
Nerezová ocel 302 0,15 1,45 1,15 6,35 2,90 3,45 0,85 0,23 B C00570060250S C00570060250S
Strunový drát 0,15 1,45 1,15 6,35 2,90 3,45 1,02 0,28 B C00570060250M C00570060250M
Nerezová ocel 302 0,15 1,45 1,15 7,87 3,51 4,36 0,85 0,19 B C00570060310S C00570060310S
Strunový drát 0,15 1,45 1,15 7,87 3,51 4,36 1,02 0,23 B C00570060310M C00570060310M
Nerezová ocel 302 0,15 1,45 1,15 9,65 4,24 5,41 0,85 0,16 B C00570060380S C00570060380S
Strunový drát 0,15 1,45 1,15 9,65 4,24 5,41 1,02 0,19 B C00570060380M C00570060380M
  1. C00570060120S
    Na skladě: 531
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,15
    De - Vnější průměr (mm) 1,45
    Di - Vnitřní průměr (mm) 1,15
    L0 - Délka bez zatížení (mm) 3,05
    Ln - Max. délka při zatížení (mm) 1,55
    Sn - Maximální zdvih (mm) 1,50
    Fn - Maximální zatížení při Ln (N) 0,85
    R - Tuhost pružiny (N/mm) 0,55
    Řada B
  2. C00570060120M
    Na skladě: 794
    Materiál Strunový drát
    d - Průměr drátu (mm) 0,15
    De - Vnější průměr (mm) 1,45
    Di - Vnitřní průměr (mm) 1,15
    L0 - Délka bez zatížení (mm) 3,05
    Ln - Max. délka při zatížení (mm) 1,55
    Sn - Maximální zdvih (mm) 1,50
    Fn - Maximální zatížení při Ln (N) 1,02
    R - Tuhost pružiny (N/mm) 0,67
    Řada B
  3. C00570060190S
    Na skladě: 1 086
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,15
    De - Vnější průměr (mm) 1,45
    Di - Vnitřní průměr (mm) 1,15
    L0 - Délka bez zatížení (mm) 4,83
    Ln - Max. délka při zatížení (mm) 2,29
    Sn - Maximální zdvih (mm) 2,54
    Fn - Maximální zatížení při Ln (N) 0,85
    R - Tuhost pružiny (N/mm) 0,32
    Řada B
  4. C00570060190M
    Na skladě: 253
    Materiál Strunový drát
    d - Průměr drátu (mm) 0,15
    De - Vnější průměr (mm) 1,45
    Di - Vnitřní průměr (mm) 1,15
    L0 - Délka bez zatížení (mm) 4,83
    Ln - Max. délka při zatížení (mm) 2,29
    Sn - Maximální zdvih (mm) 2,54
    Fn - Maximální zatížení při Ln (N) 1,02
    R - Tuhost pružiny (N/mm) 0,39
    Řada B
  5. C00570060250S
    Na skladě: 160
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,15
    De - Vnější průměr (mm) 1,45
    Di - Vnitřní průměr (mm) 1,15
    L0 - Délka bez zatížení (mm) 6,35
    Ln - Max. délka při zatížení (mm) 2,90
    Sn - Maximální zdvih (mm) 3,45
    Fn - Maximální zatížení při Ln (N) 0,85
    R - Tuhost pružiny (N/mm) 0,23
    Řada B
  6. C00570060250M
    Na skladě: 163
    Materiál Strunový drát
    d - Průměr drátu (mm) 0,15
    De - Vnější průměr (mm) 1,45
    Di - Vnitřní průměr (mm) 1,15
    L0 - Délka bez zatížení (mm) 6,35
    Ln - Max. délka při zatížení (mm) 2,90
    Sn - Maximální zdvih (mm) 3,45
    Fn - Maximální zatížení při Ln (N) 1,02
    R - Tuhost pružiny (N/mm) 0,28
    Řada B
  7. C00570060310S
    Na skladě: 8 691
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,15
    De - Vnější průměr (mm) 1,45
    Di - Vnitřní průměr (mm) 1,15
    L0 - Délka bez zatížení (mm) 7,87
    Ln - Max. délka při zatížení (mm) 3,51
    Sn - Maximální zdvih (mm) 4,36
    Fn - Maximální zatížení při Ln (N) 0,85
    R - Tuhost pružiny (N/mm) 0,19
    Řada B
  8. C00570060310M
    Na skladě: 7 179
    Materiál Strunový drát
    d - Průměr drátu (mm) 0,15
    De - Vnější průměr (mm) 1,45
    Di - Vnitřní průměr (mm) 1,15
    L0 - Délka bez zatížení (mm) 7,87
    Ln - Max. délka při zatížení (mm) 3,51
    Sn - Maximální zdvih (mm) 4,36
    Fn - Maximální zatížení při Ln (N) 1,02
    R - Tuhost pružiny (N/mm) 0,23
    Řada B
  9. C00570060380S
    Na skladě: 2 081
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,15
    De - Vnější průměr (mm) 1,45
    Di - Vnitřní průměr (mm) 1,15
    L0 - Délka bez zatížení (mm) 9,65
    Ln - Max. délka při zatížení (mm) 4,24
    Sn - Maximální zdvih (mm) 5,41
    Fn - Maximální zatížení při Ln (N) 0,85
    R - Tuhost pružiny (N/mm) 0,16
    Řada B
  10. C00570060380M
    Na skladě: 555
    Materiál Strunový drát
    d - Průměr drátu (mm) 0,15
    De - Vnější průměr (mm) 1,45
    Di - Vnitřní průměr (mm) 1,15
    L0 - Délka bez zatížení (mm) 9,65
    Ln - Max. délka při zatížení (mm) 4,24
    Sn - Maximální zdvih (mm) 5,41
    Fn - Maximální zatížení při Ln (N) 1,02
    R - Tuhost pružiny (N/mm) 0,19
    Řada B
na stránce
Strunový drát

Drát je certifikován podle normy DIN 17223 Třída C Drát MATERIÁL Č. 1.1200 – EN norma 10270-1
Pracovní teplota od -30 °C do +120 °C
Doporučeno pro použití pouze v suchém prostředí.

Nerezová ocel

Tento drát je certifikován podle normy DIN 17224 AISI 302 MATERIÁL Č. 1.4310 – EN norma 10270-3
Pracovní teplota od -200 °C do +250 °C
Lze používat v suchém a vlhkém nebo mokrém prostředí.
Je-li vyžadována kompresní pružina v AISI 316, můžeme vám ji vyrobit na zakázku.

Pozinkované

Drát je certifikován podle normy DIN 17223 Třída C Drát MATERIÁL Č. 1.1200 – EN norma 10270-1
Pracovní teplota od -30 °C do +120 °C
Galvanizované kompresní pružiny jsou vyráběny ze strunového drátu, který se poté elektricky galvanizuje. Elektrogalvanizace znamená, že kompresní pružina získá více antikorozní povrch.
Doporučeno pro použití pouze v suchém prostředí.

Série A a C: (Údaje o tom, do které série pružina patří, jsou uvedeny ve sloupci „Série“ v tabulce).
DIN 2098 definuje rozměry pružiny na základě tloušťky drátu.

DIN 2095 stanoví sílu jako určující parametr. Proto se může lišit počet závitů. Hodnota L0 je jen orientační a může být o hodně větší, než je uvedeno v tabulkách. Jakmile se pružina natáhne, sama se takto nastaví a dosáhne správné délky. Odchylky jsou obvykle viditelné u poměru velkých závitů ((De - d) / d), kde má pružina tenký drát ve vztahu k průměru.

Střední průměr Tolerance

Dm (mm)
Od
Do
0,63
1,00
1,00
1,60
1,60
2,50
2,50
4,00
4,00
6,30
6,30
10,00
10,00
16,00
16,00
25,00
25,00
31,50
31,50
40,00
40,00
50,00
50,00
63,00
63,00
80,00
80,00
100,00
100,00
125,00
125,00
160,00
160,00
200,00
Gütegrad 2 (mm)
Poměr vinutí (Dm / d)
4 ⇒ 8
8 ⇒ 14
14 ⇒ 20
+ - 0,07
+ - 0,10
+ - 0,15
+ - 0,08
+ - 0,10
+ - 0,15
+ - 0,10
+ - 0,15
+ - 0,20
+ - 0,15
+ - 0,20
+ - 0,25
+ - 0,20
+ - 0,25
+ - 0,30
+ - 0,25
+ - 0,30
+ - 0,35
+ - 0,30
+ - 0,35
+ - 0,40
+ - 0,35
+ - 0,45
+ - 0,50
+ - 0,40
+ - 0,50
+ - 0,60
+ - 0,50
+ - 0,60
+ - 0,70
+ - 0,60
+ - 0,80
+ - 0,90
+ - 0,80
+ - 1,00
+ - 1,10
+ - 1,00
+ - 1,20
+ - 1,40
+ - 1,20
+ - 1,50
+ - 1,70
+ - 1,40
+ - 1,90
+ - 2,20
+ - 1,80
+ - 2,30
+ - 2,70
+ - 2,10
+ - 2,90
+ - 3,30

Série B: (Údaje o tom, do které série pružina patří, jsou uvedeny ve sloupci „Série“ v tabulce).
V této sérii není počet závitů specifikován, jelikož pružina je vyráběna s definovanou nenataženou délkou a specifickou silou. Aby se dosáhlo daných sil, bude počet závitů proměnnou.

Série D: (Údaje o tom, do které série pružina patří, jsou uvedeny ve sloupci „Série“ v tabulce).
Série je vyráběna pro testování a výrobu prototypů. Proto zde pro tuto sérii neexistují tolerované odchylky. Protože tato série je navržena pro testování, budou se nařezané závity pružiny lišit pružinu od pružiny, a proto není možné definovat pružinovou konstantu.

Pokud chcete PDF datový list nebo 3D CAD výkres pružiny ve formátu .step, .iges nebo .sat, můžete si je stáhnout zdarma kliknutím na symbol 3D CAD vedle čísla položky v tabulce.

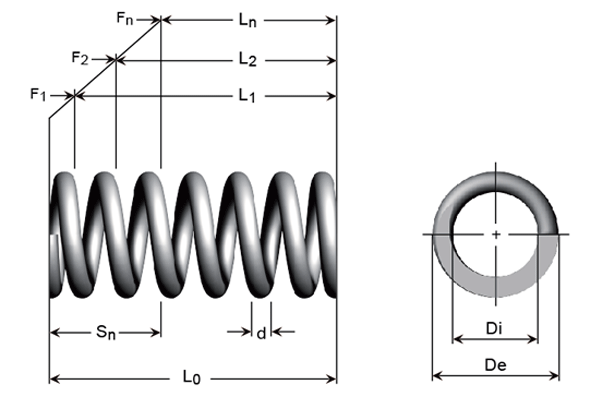

Technické kreslení - Kompresní pružiny ze strunového drátu, elektricky galvanizovaného drátu a drátu z nerezové oceli
d
=
Průměr drátu v mm
De
=
Vnější průměr (Di + (d*2))
Dm
=
Střední průměr v mm (De - d)
Di
=
Vnitřní průměr v mm (De - (d*2))
n
=
Počet činných elastických závitů
nt
=
Počet závitů celkem (n+2)
L0
=
Volná délka bez zatížení. Hodnota Lo je jen orientační. Lo se může mírně lišit.
L1
=
Délka v mm při zatížení F1
L2
=
Délka v mm při zatížení F2
Ln
=
Max. délka v mm při zatížení (min. délka / max. zatížení)
F1
=
Částečné zatížení v N (newtonech) při L1
F2
=
Dodatečné zatížení v N (newtonech) při L2
Fn
=
Maximální zatížení v N (newtonech) při Ln (není nutno použít)
sn
=
Maximální zdvih (stlačení) v mm (Lo-Ln) (není nutno použít)
R
=
Tuhost pružiny v N/mm
Dd
=
Průměr trnu, na kterém může pružina pracovat.
Dh
=
Průměr díry, ve které může pružina pracovat.
1 N
=
0,10197 Kg
1 Kg
=
9,80665 N

Pokud budete chtít vědět, jakou sílu kompresní pružina má na danou délku/pohyb, můžete použít následující vzorec:

Pohyb (s) x pružinová konstanta (R)

Pokud je pružina stlačena o 16 mm (s) a má pružinovou konstantu 3 N/mm (R), vytváří to sílu: 16 mm x 3 N/mm = 48 N

16 mm x 3 N/mm = 48 N (ca. 4,8kg)

Pokud je vyžadována kompresní pružina s velmi vysokou pružinovou konstantou a nosnou kapacitou, jsou doporučeny barvené vinuté pružiny. Více

Pružinová konstanta vám říká, kolik síly pružina vyvine na milimetr při stlačení. Pokud má pružina konstantu 1,5 N/mm a je stlačena o 10 mm, poté je síla pružiny 15 N.

Série A, B a C:  Pružinová konstanta je uvedena v tabulce.

Série D:  Pro tuto řadu pružin neexistují žádné tuhosti. Tyto pružiny jsou určeny ke zkoušení místa, v němž lze pružinu zkrátit k dosažení požadované délky. Tuhost pružiny závisí na její délce, a proto nemůžeme uvést obecnou tuhost.

Série A:  (Údaje o tom, do které série pružina patří, jsou uvedeny ve sloupci „Série“ v tabulce).
Pružiny s drátem o tloušťce až 0,8 mm jsou uzavřené, ale neuzemněné.
Pružiny s drátem o tloušťce 1 mm a více jsou uzavřené a uzemněné.

Série B a C:  (Údaje o tom, do které série pružina patří, jsou uvedeny ve sloupci „Série“ v tabulce).
Produktová stránka pro každý jednotlivý produkt ukazuje, jestli je uzavřena a uzemněná nebo neuzemněná.

Série D:  (Údaje o tom, do které série pružina patří, jsou uvedeny ve sloupci „Série“ v tabulce).
Jelikož je série vyráběna pro testování a řezání, konstrukce konců není definována.

Tlac. pruzina, Uzavrený, broušený
Uzavrený, broušený
Tlac. pruzina, Uzavrený, nebroušený
Uzavrený, nebroušený
Tlac. pruzina, Neuzavrený
Neuzavrený

Obvykle vpravo. Sílu a aplikaci neovlivňuje směr vinutí.

Standardní kompresní pružiny nemají definován specifický směr vinutí. V závislosti na výrobě mají pružiny vinutí buď vpravo nebo vlevo.

Životnost pružiny lze obvykle velmi obtížně definovat. Svoji roli hraje velké množství parametrů, a proto je nemožné životnost stanovit.

Mezi parametry, které výrazně ovlivňují životnost, patří: Instalace, metoda instalace, počet pohybů, vibrace, šoky, torze, délka pohybu, neaxiální pohyb, teplota, opotřebení o jiné povrchy, prostředí použití, jakékoli čisticí přípravky, boční údery, atd.

Pružinu vždy nadimenzujte tak, aby vykonávala požadovaný pohyb a sílu s co nejmenší námahou. Díky tomu bude mít pružina maximální životnost.

Pokud na pružinu působí maximální zátěž nebo je překročena, zkracuje to její životnost a může to způsobit její permanentní deformaci.

Proto doporučujeme, abyste u kónických pružin využívali maximálně 75 % pohybu (Sn).

Pokud je kompresní pružina stlačena na Ln (max. délka natažení), takto se také nastaví. To se poté nevrátí do své původní délky.
