Kuželové tlačné pružiny - Nerezová ocel

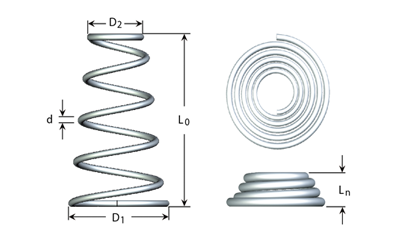

Technický výkres - Kuželové tlačné pružiny

Tato řada kuželových pružin je ideální, pokud je důležitá stabilita a malá délka při stlačení. Kuželovitý tvar zajišťuje vynikající stabilitu na jednom konci a umožňuje delší zdvih, než mají konvenční tlačné pružiny. Na skladě máme více než 100 velikostí kuželových tlačných pružin, které jsou připraveny k expedici. Kuželové pružiny nabízíme pouze v provedení z nerezové oceli.

Doporučujeme používat maximálně 75 % zdvihu Sn.

Nakupovat podle
Možnosti nákupu
d - Průměr drátu (mm)
L0 - Délka bez zatížení (mm)
Ln - Max. délka při zatížení (mm)
Sn - Maximální zdvih (mm)
Fn - Maximální zatížení při Ln (N)
Nt - Počet závitů celkem (Ks)
D1 - Vnější průměr, velký konec (mm)
D2 - Vnější průměr, malý konec (mm)
50% - L0 (N)

Produkty 1-10 z 100

na stránce
Nastavit sestupně
d
Průměr drátu (mm)
L0
Délka bez zatížení (mm)
Ln
Max. délka při zatížení (mm)
Sn
Maximální zdvih (mm)
Fn
Maximální zatížení při Ln (N)
Nt
Počet závitů celkem (Ks)
D1
Vnější průměr, velký konec (mm)
D2
Vnější průměr, malý konec (mm)
50%
L0 (N)
Č. zboží Technické kreslení Porovnat Číst dále Do košíku Stock 3D CAD
0,66 19,05 1,32 17,73 6,05 5,25 15,24 9,53 3,25 A600-026-075 A600-026-075 1 098
0,66 25,40 1,32 24,08 7,03 5,00 15,24 8,71 3,74 A600-026-100 A600-026-100 36
0,66 31,75 1,32 30,43 8,54 6,75 15,24 7,92 4,45 A600-026-125 A600-026-125 25
0,74 6,35 1,48 4,87 13,97 4,50 10,67 5,54 9,07 A420-029-025 A420-029-025 30
0,74 6,35 1,48 4,87 23,53 4,50 9,00 3,18 15,35 A360-029-025 A360-029-025 113
0,74 7,92 1,48 6,44 11,08 4,00 12,19 7,14 6,81 A480-029-031 A480-029-031 28
0,74 7,92 1,48 6,44 16,37 4,75 10,67 4,75 10,05 A420-029-031 A420-029-031 129
0,74 9,53 1,48 8,05 12,01 4,75 12,19 6,35 7,07 A480-029-037 A480-029-037 18
0,74 9,53 1,48 8,05 18,82 5,00 10,67 3,96 11,12 A420-029-037 A420-029-037 27
0,74 12,70 1,48 11,22 15,12 5,75 12,19 5,54 8,58 A480-029-050 A480-029-050 13
  1. A600-026-075
    Na skladě: 1 098
    d - Průměr drátu (mm) 0,66
    L0 - Délka bez zatížení (mm) 19,05
    Ln - Max. délka při zatížení (mm) 1,32
    Sn - Maximální zdvih (mm) 17,73
    Fn - Maximální zatížení při Ln (N) 6,05
    Nt - Počet závitů celkem (Ks) 5,25
    D1 - Vnější průměr, velký konec (mm) 15,24
    D2 - Vnější průměr, malý konec (mm) 9,53
    50% - L0 (N) 3,25
  2. A600-026-100
    Na skladě: 36
    d - Průměr drátu (mm) 0,66
    L0 - Délka bez zatížení (mm) 25,40
    Ln - Max. délka při zatížení (mm) 1,32
    Sn - Maximální zdvih (mm) 24,08
    Fn - Maximální zatížení při Ln (N) 7,03
    Nt - Počet závitů celkem (Ks) 5,00
    D1 - Vnější průměr, velký konec (mm) 15,24
    D2 - Vnější průměr, malý konec (mm) 8,71
    50% - L0 (N) 3,74
  3. A600-026-125
    Na skladě: 25
    d - Průměr drátu (mm) 0,66
    L0 - Délka bez zatížení (mm) 31,75
    Ln - Max. délka při zatížení (mm) 1,32
    Sn - Maximální zdvih (mm) 30,43
    Fn - Maximální zatížení při Ln (N) 8,54
    Nt - Počet závitů celkem (Ks) 6,75
    D1 - Vnější průměr, velký konec (mm) 15,24
    D2 - Vnější průměr, malý konec (mm) 7,92
    50% - L0 (N) 4,45
  4. A420-029-025
    Na skladě: 30
    d - Průměr drátu (mm) 0,74
    L0 - Délka bez zatížení (mm) 6,35
    Ln - Max. délka při zatížení (mm) 1,48
    Sn - Maximální zdvih (mm) 4,87
    Fn - Maximální zatížení při Ln (N) 13,97
    Nt - Počet závitů celkem (Ks) 4,50
    D1 - Vnější průměr, velký konec (mm) 10,67
    D2 - Vnější průměr, malý konec (mm) 5,54
    50% - L0 (N) 9,07
  5. A360-029-025
    Na skladě: 113
    d - Průměr drátu (mm) 0,74
    L0 - Délka bez zatížení (mm) 6,35
    Ln - Max. délka při zatížení (mm) 1,48
    Sn - Maximální zdvih (mm) 4,87
    Fn - Maximální zatížení při Ln (N) 23,53
    Nt - Počet závitů celkem (Ks) 4,50
    D1 - Vnější průměr, velký konec (mm) 9,00
    D2 - Vnější průměr, malý konec (mm) 3,18
    50% - L0 (N) 15,35
  6. A480-029-031
    Na skladě: 28
    d - Průměr drátu (mm) 0,74
    L0 - Délka bez zatížení (mm) 7,92
    Ln - Max. délka při zatížení (mm) 1,48
    Sn - Maximální zdvih (mm) 6,44
    Fn - Maximální zatížení při Ln (N) 11,08
    Nt - Počet závitů celkem (Ks) 4,00
    D1 - Vnější průměr, velký konec (mm) 12,19
    D2 - Vnější průměr, malý konec (mm) 7,14
    50% - L0 (N) 6,81
  7. A420-029-031
    Na skladě: 129
    d - Průměr drátu (mm) 0,74
    L0 - Délka bez zatížení (mm) 7,92
    Ln - Max. délka při zatížení (mm) 1,48
    Sn - Maximální zdvih (mm) 6,44
    Fn - Maximální zatížení při Ln (N) 16,37
    Nt - Počet závitů celkem (Ks) 4,75
    D1 - Vnější průměr, velký konec (mm) 10,67
    D2 - Vnější průměr, malý konec (mm) 4,75
    50% - L0 (N) 10,05
  8. A480-029-037
    Na skladě: 18
    d - Průměr drátu (mm) 0,74
    L0 - Délka bez zatížení (mm) 9,53
    Ln - Max. délka při zatížení (mm) 1,48
    Sn - Maximální zdvih (mm) 8,05
    Fn - Maximální zatížení při Ln (N) 12,01
    Nt - Počet závitů celkem (Ks) 4,75
    D1 - Vnější průměr, velký konec (mm) 12,19
    D2 - Vnější průměr, malý konec (mm) 6,35
    50% - L0 (N) 7,07
  9. A420-029-037
    Na skladě: 27
    d - Průměr drátu (mm) 0,74
    L0 - Délka bez zatížení (mm) 9,53
    Ln - Max. délka při zatížení (mm) 1,48
    Sn - Maximální zdvih (mm) 8,05
    Fn - Maximální zatížení při Ln (N) 18,82
    Nt - Počet závitů celkem (Ks) 5,00
    D1 - Vnější průměr, velký konec (mm) 10,67
    D2 - Vnější průměr, malý konec (mm) 3,96
    50% - L0 (N) 11,12
  10. A480-029-050
    Na skladě: 13
    d - Průměr drátu (mm) 0,74
    L0 - Délka bez zatížení (mm) 12,70
    Ln - Max. délka při zatížení (mm) 1,48
    Sn - Maximální zdvih (mm) 11,22
    Fn - Maximální zatížení při Ln (N) 15,12
    Nt - Počet závitů celkem (Ks) 5,75
    D1 - Vnější průměr, velký konec (mm) 12,19
    D2 - Vnější průměr, malý konec (mm) 5,54
    50% - L0 (N) 8,58

Produkty 1-10 z 100

na stránce
Nastavit sestupně
Materiál

Nerezová ocel:
DIN 17224 AISI 302 WERKSTOFF č. 1.4310
Pracovní teplota od -200 °C do +280 °C

Směr vinutí

Standardně pravý

Různé

Tato řada kuželových tlačných pružin je určena k zajištění zdvihu až dolů na výšku (ln), která představuje dvojnásobek tloušťky drátu. Tuhost pružiny je v důsledku proměnné rozteče lineární.

Konce mají povrchovou úpravu bez zabroušení.

Po stlačení pružiny na délku Ln se pružina sama zablokuje. Poté se nevrátí na původní délku L0. Všechny tlačné pružiny se stlačují úměrně ke dráze zdvihu.

All compression springs set more or less in proportion to travel.

Doporučujeme používat maximálně 75 % délky zdvihu Sn.

Rozměr pružiny volte vždy tak, aby měla požadovaný zdvih a sílu při co nejnižším namáhání. Zajistíte tak delší životnost pružiny. Maximálním zatěžování pružiny povede ke zkrácení její životnosti a způsobí její trvalou deformaci.
