Mechanické vzpěry – mechanické plynové vzpěry

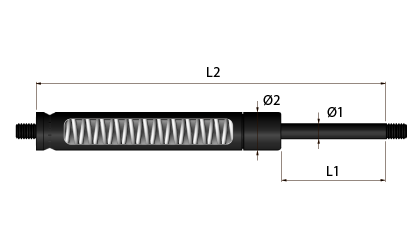

Technické kreslení - Mechanické vzpěry – mechanické plynové vzpěry

Objednávku provedenou pondělí-čtvrtek do 15:30 a v pátek do 14:45 expedujeme ještě v tentýž den s doručením do 2-4 dní. To platí také pro všechny pružiny s mechanickou vzpěrou, které jsou skladem

Množstevní slevy a ceny se vám zobrazí po kliknutí na nákupní vozík vedle požadovaného produktu.

Pro rychlou a snadnou navigaci prosím použijte níže uvedené posuvníky.

Co je pružina s mechanickou vzpěrou?

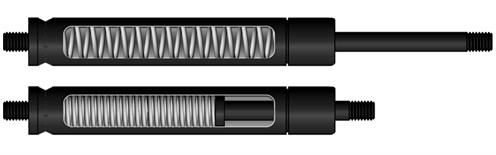

Mechanická „plynová vzpěra“ se podobá konvenční tlačné plynové vzpěře. Zvenčí nepoznáte rozdíl, ale plyn a těsnění uvnitř jsou nahrazeny běžnou drátovou tlačnou pružinou.
Mechanická „plynová vzpěra“ se proto hodí do znečištěného prostředí, odolává většímu zatížení a do značné míry snáší krut a rázy v podélném směru. Mechanická „plynová vzpěra“ se nesmí používat jako mechanická zarážka a válec musí být chráněn před rázy a údery, protože promáčknutí válce bude bránit volnému pohybu pístu uvnitř něj.

Náš sortiment mechanických „plynových vzpěr“ se dodává se závity na obou koncích, což poskytuje velkou flexibilitu, co se týče přístupu. Závit lícuje s koncovkami v našem sortimentu, které lze také použít na naše běžné plynové vzpěry. Velikost závitu závisí na pístnici.

Nakupovat podle
Možnosti nákupu
Ø1 - Průměr pístnice (mm)
Ø2 - Průměr trubice (mm)
L1 - Zdvih (mm) (+/- 2 mm)
L2 - Délka mezi závity bez zatížení (mm) (+/- 3 mm)
Fn - Maximální zatížení při Ln (N)

Produkty 1-10 z 19

Nastavit sestupně
Zobrazit ceny - Přidat do košíku Materiál Ø1
Průměr pístnice (mm)
Ø2
Průměr trubice (mm)
L1
Zdvih (mm) (+/- 2 mm)
L2
Délka mezi závity bez zatížení (mm) (+/- 3 mm)
Fn
Maximální zatížení při Ln (N)
G
Velikost závitu (M)
Č. zboží Stock Technické kreslení Číst dále 3D CAD
Černě lakovaná ocel 6,00 15,00 51,00 156,00 27,00 6,00 LMS1505102 LMS1505102
Černě lakovaná ocel 6,00 15,00 101,00 309,00 67,00 6,00 LMS1510205 LMS1510205
Černě lakovaná ocel 6,00 15,00 150,00 461,00 67,00 6,00 LMS1515205 LMS1515205
Černě lakovaná ocel 6,00 15,00 203,00 613,00 80,00 6,00 LMS1520306 LMS1520306
Černě lakovaná ocel 6,00 15,00 254,00 766,00 93,00 6,00 LMS1525407 LMS1525407
Černě lakovaná ocel 6,00 15,00 305,00 918,00 93,00 6,00 LMS1530507 LMS1530507
Černě lakovaná ocel 8,00 18,00 51,00 166,00 40,00 6,00 LMS1805103 LMS1805103
Černě lakovaná ocel 8,00 18,00 100,00 319,00 93,00 6,00 LMS1810207 LMS1810207
Černě lakovaná ocel 8,00 18,00 152,00 471,00 120,00 6,00 LMS1815209 LMS1815209
Černě lakovaná ocel 8,00 18,00 206,00 623,00 120,00 6,00 LMS1820309 LMS1820309
  1. LMS1505102
    Na skladě: 108
    Materiál Černě lakovaná ocel
    Ø1 - Průměr pístnice (mm) 6,00
    Ø2 - Průměr trubice (mm) 15,00
    L1 - Zdvih (mm) (+/- 2 mm) 51,00
    L2 - Délka mezi závity bez zatížení (mm) (+/- 3 mm) 156,00
    Fn - Maximální zatížení při Ln (N) 27,00
    G - Velikost závitu (M) 6,00
  2. LMS1510205
    Na skladě: 75
    Materiál Černě lakovaná ocel
    Ø1 - Průměr pístnice (mm) 6,00
    Ø2 - Průměr trubice (mm) 15,00
    L1 - Zdvih (mm) (+/- 2 mm) 101,00
    L2 - Délka mezi závity bez zatížení (mm) (+/- 3 mm) 309,00
    Fn - Maximální zatížení při Ln (N) 67,00
    G - Velikost závitu (M) 6,00
  3. LMS1515205
    Na skladě: 32
    Materiál Černě lakovaná ocel
    Ø1 - Průměr pístnice (mm) 6,00
    Ø2 - Průměr trubice (mm) 15,00
    L1 - Zdvih (mm) (+/- 2 mm) 150,00
    L2 - Délka mezi závity bez zatížení (mm) (+/- 3 mm) 461,00
    Fn - Maximální zatížení při Ln (N) 67,00
    G - Velikost závitu (M) 6,00
  4. LMS1520306
    Na skladě: 100
    Materiál Černě lakovaná ocel
    Ø1 - Průměr pístnice (mm) 6,00
    Ø2 - Průměr trubice (mm) 15,00
    L1 - Zdvih (mm) (+/- 2 mm) 203,00
    L2 - Délka mezi závity bez zatížení (mm) (+/- 3 mm) 613,00
    Fn - Maximální zatížení při Ln (N) 80,00
    G - Velikost závitu (M) 6,00
  5. LMS1525407
    Na skladě: 11
    Materiál Černě lakovaná ocel
    Ø1 - Průměr pístnice (mm) 6,00
    Ø2 - Průměr trubice (mm) 15,00
    L1 - Zdvih (mm) (+/- 2 mm) 254,00
    L2 - Délka mezi závity bez zatížení (mm) (+/- 3 mm) 766,00
    Fn - Maximální zatížení při Ln (N) 93,00
    G - Velikost závitu (M) 6,00
  6. LMS1530507
    Na skladě: 67
    Materiál Černě lakovaná ocel
    Ø1 - Průměr pístnice (mm) 6,00
    Ø2 - Průměr trubice (mm) 15,00
    L1 - Zdvih (mm) (+/- 2 mm) 305,00
    L2 - Délka mezi závity bez zatížení (mm) (+/- 3 mm) 918,00
    Fn - Maximální zatížení při Ln (N) 93,00
    G - Velikost závitu (M) 6,00
  7. LMS1805103
    Na skladě: 25
    Materiál Černě lakovaná ocel
    Ø1 - Průměr pístnice (mm) 8,00
    Ø2 - Průměr trubice (mm) 18,00
    L1 - Zdvih (mm) (+/- 2 mm) 51,00
    L2 - Délka mezi závity bez zatížení (mm) (+/- 3 mm) 166,00
    Fn - Maximální zatížení při Ln (N) 40,00
    G - Velikost závitu (M) 6,00
  8. LMS1810207
    Na skladě: 43
    Materiál Černě lakovaná ocel
    Ø1 - Průměr pístnice (mm) 8,00
    Ø2 - Průměr trubice (mm) 18,00
    L1 - Zdvih (mm) (+/- 2 mm) 100,00
    L2 - Délka mezi závity bez zatížení (mm) (+/- 3 mm) 319,00
    Fn - Maximální zatížení při Ln (N) 93,00
    G - Velikost závitu (M) 6,00
  9. LMS1815209
    Na skladě: 44
    Materiál Černě lakovaná ocel
    Ø1 - Průměr pístnice (mm) 8,00
    Ø2 - Průměr trubice (mm) 18,00
    L1 - Zdvih (mm) (+/- 2 mm) 152,00
    L2 - Délka mezi závity bez zatížení (mm) (+/- 3 mm) 471,00
    Fn - Maximální zatížení při Ln (N) 120,00
    G - Velikost závitu (M) 6,00
  10. LMS1820309
    Na skladě: 44
    Materiál Černě lakovaná ocel
    Ø1 - Průměr pístnice (mm) 8,00
    Ø2 - Průměr trubice (mm) 18,00
    L1 - Zdvih (mm) (+/- 2 mm) 206,00
    L2 - Délka mezi závity bez zatížení (mm) (+/- 3 mm) 623,00
    Fn - Maximální zatížení při Ln (N) 120,00
    G - Velikost závitu (M) 6,00
Stránka
na stránce
Materiál

Pístnice: Nitridovaná ocel odolná proti korozi

Válec: Ocel s černým nátěrem
Pružinový drát: pružinová ocel, chromsilikonová slitina

Pracovní teplota od -40 °C do +200 °C

Tolerance

Maximální síla (Fn): +/- 15 %

Zdvih (L1): +/- 3 mm

Celková délka mezi závity (L2): +/- 6 mm

Datový list a 3D CAD

Pokud chcete PDF datový list nebo 3D CAD výkres pružiny ve formátu .step, .iges nebo .sat, můžete si je stáhnout zdarma kliknutím na symbol 3D CAD vedle čísla položky v tabulce.

Popis

Díky pružinovému drátu mají mechanické vzpěry spojitou lineární křivku síly – na rozdíl od plošší křivky síly u konvenčních plynových vzpěr.

Protože mechanické vzpěry nemají ve válci olej, v poslední fázi plného vysunutí nedochází ke zvlhčení.

Montáž a použití

Mechanické vzpěry se používají místo plynových vzpěr v konstrukcích, na něž působí rázy a vibrace. Mechanické vzpěry se s výhodou používají ve znečištěném a prašném prostředí, kde by u plynových vzpěr vznikaly netěsnosti vlivem okolních podmínek.

Mechanické vzpěry jsou dobrou volbou v konstrukcích, kde se jejich funkce využívá jen zřídka, například v nouzových východech. Mechanické vzpěry snášejí dlouhodobé zatížení, aniž by byly v pohybu.

Mechanické vzpěry se nesmí používat jako zarážka, ale měly by být zabudovány tak, aby byly ovládány a omezovány pohybem konstrukce.

S mechanickými vzpěrami lze také použít náš široký sortiment koncovek, které umožňují velkou flexibilitu při instalaci.

Životnost pružin

Životnost pružiny lze obvykle velmi obtížně definovat. Svoji roli hraje velké množství parametrů, a proto je nemožné životnost stanovit.

Mezi parametry, které výrazně ovlivňují životnost, patří: Instalace, metoda instalace, počet pohybů, vibrace, šoky, torze, délka pohybu, neaxiální pohyb, teplota, opotřebení o jiné povrchy, prostředí použití, jakékoli čisticí přípravky, boční údery, atd.

Pokud na pružinu působí maximální zátěž nebo je překročena, zkracuje to její životnost a může to způsobit její permanentní deformaci.
