Široké spektrum kompresních pružin s několika vlnami z nerezové pružinové oceli

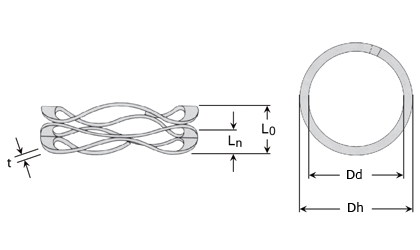

Technický výkres - Mnohovlnné tlačné pružiny

Objednávku provedenou pondělí-čtvrtek do 15:30 a v pátek do 14:45 expedujeme ještě v tentýž den s doručením do 2-4 dní. To platí také pro všechny kompresní pružiny s několika vlnami, které jsou skladem.

Množstevní slevy a ceny se vám zobrazí po kliknutí na nákupní vozík vedle požadovaného produktu.

S pomocí našich posuvníků můžete procházet naše portfolio kompresních pružin s několika vlnami snadno a rychle.

Vedeme skladem více než 100 různých rozměrů, které můžeme expedovat.

Co je kompresní pružina s několika vlnami?


Kompresní pružiny s několika vlnami jsou vyrobeny z nerezové pružinové oceli a byly navrženy pro použití ve strukturách, ve kterých nelze použít „normální“ kompresní pružinu vzhledem k nedostatku místa.

Nerezová pružinová ocel umožňuje, aby naše kompresní pružiny s několika vlnami byly používány jak ve vlhkém, tak v suchém prostředí.

Pružiny s několika vlnami nelze vyrábět na zakázku.

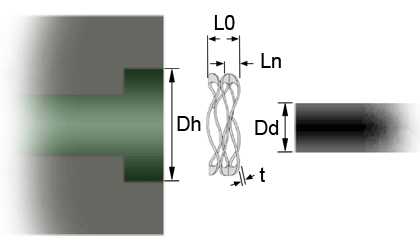

Vnitřní a vnější rozměry


Vnitřní a vnější rozměry (Dd a Dh) nelze zaměňovat s typickými vnitřními a vnějšími rozměry (De a Di), které známe dobře z běžných kompresních pružin.

Maximální hřídel (Dd): Pokud je pružina umístěna nad hřídel, nesmí vnější rozměr hřídele překročit (Dd), aby pružina mohla „pracovat“ bez překážek. Vlastní vnitřní rozměry pružiny jsou proto vždy větší než konkrétní hodnota (Dd).

Minimální otvor (Dh): Pokud je pružina používána v otvoru, jedná se o minimální průměr, který otvor musí mít, aby pružina „pracovala“ bez překážek. Vlastní vnější rozměry pružiny jsou proto vždy menší než konkrétní hodnota (Dh).

Nakupovat podle
Možnosti nákupu
L0 - Délka bez zatížení (mm)
Ln - Max. délka při zatížení (mm)
Sn - Maximální zdvih (mm)
Fn - Maximální zatížení při Ln (N)
R - Tuhost pružiny (N/mm)
t - Tloušťka (mm)
Dd - Max. trn (mm)
Dh - Min. díra (mm)

Produkty 1-10 z 110

na stránce
Nastavit sestupně
Zobrazit ceny - Přidat do košíku Materiál Dd
Max. trn (mm)
Dh
Min. díra (mm)
t
Tloušťka (mm)
L0
Délka bez zatížení (mm)
Ln
Max. délka při zatížení (mm)
Sn
Maximální zdvih (mm)
Fn
Maximální zatížení při Ln (N)
R
Tuhost pružiny (N/mm)
Č. zboží Stock Technické kreslení Číst dále 3D CAD
Nerezová ocel 17-7 PH 6,40 9,50 0,20 3,8 1,58 2,22 17,8 7,9 MW0375-0150-04S MW0375-0150-04S
Nerezová ocel 17-7 PH 6,40 9,50 0,20 6,4 2,74 3,66 17,8 4,9 MW0375-0250-04S MW0375-0250-04S
Nerezová ocel 17-7 PH 6,40 9,50 0,20 8,9 3,81 5,09 17,8 3,5 MW0375-0350-04S MW0375-0350-04S
Nerezová ocel 17-7 PH 6,40 9,50 0,20 11,4 4,95 6,45 17,8 2,8 MW0375-0450-04S MW0375-0450-04S
Nerezová ocel 17-7 PH 6,40 9,50 0,30 3,8 2,06 1,74 31,1 17,7 MW0375-0150-07S MW0375-0150-07S
Nerezová ocel 17-7 PH 6,40 9,50 0,30 6,4 3,68 2,72 31,1 11,7 MW0375-0250-07S MW0375-0250-07S
Nerezová ocel 17-7 PH 6,40 9,50 0,30 8,9 5,13 3,77 31,1 8,2 MW0375-0350-07S MW0375-0350-07S
Nerezová ocel 17-7 PH 6,40 9,50 0,30 11,4 6,66 4,74 31,1 6,5 MW0375-0450-07S MW0375-0450-07S
Nerezová ocel 17-7 PH 7,10 11,10 0,20 4,2 1,6 2,6 17,8 6,8 MW0437-0165-04S MW0437-0165-04S
Nerezová ocel 17-7 PH 7,10 11,10 0,20 7,0 2,77 4,23 17,8 4,2 MW0437-0275-04S MW0437-0275-04S

Produkty 1-10 z 110

na stránce
Nastavit sestupně
Materiál

Nerezová:

17-7PH WERKSTOFF NR. 1.4542
Pracovní teplota od -200 °C do +340 °C

Datový list a 3D CAD

Pokud chcete PDF datový list nebo 3D CAD výkres pružiny ve formátu .step, .iges nebo .sat, můžete si je stáhnout zdarma kliknutím na symbol 3D CAD vedle čísla položky v tabulce.

Tolerance

Tloušťka (t): +/- 0,051 mm
Síla (Fn): +/- 10 %
