Ploché podložky & vyrovnávací podložky

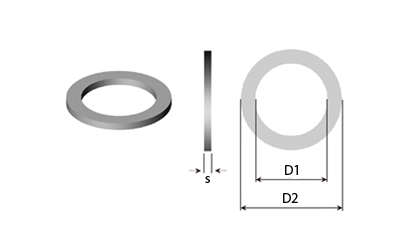

Technický výkres - Ploché podložky & vyrovnávací podložky

Ploché a vyrovnávací podložky jsou kotoučky používané tam, kde je nutné kompenzovat osovou vůli. Může to být na trnu s pojistným kroužkem/ložiskem, mezi nimiž je vůle, kterou je nutné vyplnit. Vůli je možné kompenzovat přesně vhodnou kombinací podložek různých tlouštěk. Ploché podložky jsou nejtlustší a používají se v případě větších vůlí a vyrovnávací podložky mají menší tloušťky s rozdíly od 0,1 mm a tolerancemi 0,03 až 0,05 mm.

Číslo zboží vyrovnávací podložky se skládá z jednoho písmene a pěti číslic (S7****).

Číslo zboží ploché podložky se skládá z jednoho písmene a pěti číslic (S7****).

Ploché podložky s tloušťkou nad 1,5 mm mají broušené styčné plochy.

Nakupovat podle
Možnosti nákupu
De - Vnější průměr (mm)
Di - Vnitřní průměr (mm)
s - Tloušťka (mm)
Tolerance (mm)
Materiál

Produkty 1-10 z 338

na stránce
Nastavit sestupně
Di
Vnitřní průměr (mm)
De
Vnější průměr (mm)
s
Tloušťka (mm)
Tolerance (mm) Č. zboží Technické kreslení Porovnat Číst dále 3D CAD Stock Zobrazit ceny - Přidat do košíku
3,00 6,00 0,10 -0,03 S75000 S75000 1 199
3,00 6,00 0,20 -0,04 S75020 S75020 652
3,00 6,00 0,30 -0,05 S75040 S75040 975
3,00 6,00 0,50 -0,05 S75050 S75050 595
3,00 6,00 1,00 -0,05 S90000 S90000 1 174
3,00 6,00 1,00 -0,05 S75060 S75060 525
4,00 8,00 0,10 -0,03 S75070 S75070 1 596
4,00 8,00 0,20 -0,04 S75090 S75090 451
4,00 8,00 0,30 -0,05 S75110 S75110 1 396
4,00 8,00 0,50 -0,05 S75120 S75120 117
  1. S75000
    Na skladě: 1 199
    Di - Vnitřní průměr (mm) 3,00
    De - Vnější průměr (mm) 6,00
    s - Tloušťka (mm) 0,10
    Tolerance (mm) -0,03
  2. S75020
    Na skladě: 652
    Di - Vnitřní průměr (mm) 3,00
    De - Vnější průměr (mm) 6,00
    s - Tloušťka (mm) 0,20
    Tolerance (mm) -0,04
  3. S75040
    Na skladě: 975
    Di - Vnitřní průměr (mm) 3,00
    De - Vnější průměr (mm) 6,00
    s - Tloušťka (mm) 0,30
    Tolerance (mm) -0,05
  4. S75050
    Na skladě: 595
    Di - Vnitřní průměr (mm) 3,00
    De - Vnější průměr (mm) 6,00
    s - Tloušťka (mm) 0,50
    Tolerance (mm) -0,05
  5. S90000
    Na skladě: 1 174
    Di - Vnitřní průměr (mm) 3,00
    De - Vnější průměr (mm) 6,00
    s - Tloušťka (mm) 1,00
    Tolerance (mm) -0,05
  6. S75060
    Na skladě: 525
    Di - Vnitřní průměr (mm) 3,00
    De - Vnější průměr (mm) 6,00
    s - Tloušťka (mm) 1,00
    Tolerance (mm) -0,05
  7. S75070
    Na skladě: 1 596
    Di - Vnitřní průměr (mm) 4,00
    De - Vnější průměr (mm) 8,00
    s - Tloušťka (mm) 0,10
    Tolerance (mm) -0,03
  8. S75090
    Na skladě: 451
    Di - Vnitřní průměr (mm) 4,00
    De - Vnější průměr (mm) 8,00
    s - Tloušťka (mm) 0,20
    Tolerance (mm) -0,04
  9. S75110
    Na skladě: 1 396
    Di - Vnitřní průměr (mm) 4,00
    De - Vnější průměr (mm) 8,00
    s - Tloušťka (mm) 0,30
    Tolerance (mm) -0,05
  10. S75120
    Na skladě: 117
    Di - Vnitřní průměr (mm) 4,00
    De - Vnější průměr (mm) 8,00
    s - Tloušťka (mm) 0,50
    Tolerance (mm) -0,05

Produkty 1-10 z 338

na stránce
Nastavit sestupně
Materiál

Ploché podložky: Pružinová ocel DIN 17222 – WERKSTOFF č. 1.0605
Tvrdost 440 až 500 HV 10

Vyrovnávací podložky: Ocel 2 K 50 DIN 1624
Tvrdost 170 až 225 HV 10

Co je co?

Ploché podložky: Čísla zboží začínající na S7 (např. S75100)
Vyrovnávací podložky: Čísla zboží začínající na S9 (např. S90100)

Popis

Support washers and shim rings are flat washers used in combination when axial clearance must be offset. This could be on a shaft where there is a locking ring/bearing, between which clearance must be offset. By combining washers of different thinckness, you can preciesly offset the clearance.

Ploché podložky s tloušťkou nad 1,5 mm mají broušený povrch.

Povrch

Fosfátovaný a naolejovaný.
