Pružiny s konstantní silou v kovovém pouzdru

Technický výkres - Pružiny s konstantní silou v kovovém pouzdru
Zapouzdřené pružiny s konstantní silou je možné zabudovat přímo do konstrukce.Tento typ pružiny s konstantní silou se vyrábí z pásů z nerezové oceli (typ 301) a po celé délce natažení si zachovává stejnou sílu. Požadované napětí pružiny lze zvýšit nebo snížit otáčením seřizovacího prvku ve směru nebo proti směru hodinových ručiček.
Nakupovat podle
Možnosti nákupu
F - Smer montáze
Min - Min. Nastavitelná síla (F)
Max - Max. Nastavitelná síla (F)

Produkty 1-10 z 18

Stránka
na stránce
Nastavit sestupně
F
Smer montáze
Min
Min. Nastavitelná síla (F)
Max
Max. Nastavitelná síla (F)
E
Natazení (mm)
Č. zboží Technické kreslení Porovnat Číst dále Do košíku Stock 3D CAD
Levý 0,9 1,8 990 KF101 KF101 10
Pravý 0,9 1,8 990 KF100 KF100 8
Levý 1,3 2,2 990 KF103 KF103 4
Pravý 1,3 2,2 990 KF102 KF102 2
Levý 1,8 3,0 990 KF105 KF105 5
Pravý 1,8 3,0 990 KF104 KF104 8
Levý 2,2 3,6 990 KF107 KF107 5
Pravý 2,2 3,6 990 KF106 KF106 5
Pravý 3,0 4,0 990 KF108 KF108 7
Levý 3,0 4,3 990 KF109 KF109 4
  1. KF101
    Na skladě: 10
    F - Smer montáze Levý
    Min - Min. Nastavitelná síla (F) 0,9
    Max - Max. Nastavitelná síla (F) 1,8
    E - Natazení (mm) 990
  2. KF100
    Na skladě: 8
    F - Smer montáze Pravý
    Min - Min. Nastavitelná síla (F) 0,9
    Max - Max. Nastavitelná síla (F) 1,8
    E - Natazení (mm) 990
  3. KF103
    Na skladě: 4
    F - Smer montáze Levý
    Min - Min. Nastavitelná síla (F) 1,3
    Max - Max. Nastavitelná síla (F) 2,2
    E - Natazení (mm) 990
  4. KF102
    Na skladě: 2
    F - Smer montáze Pravý
    Min - Min. Nastavitelná síla (F) 1,3
    Max - Max. Nastavitelná síla (F) 2,2
    E - Natazení (mm) 990
  5. KF105
    Na skladě: 5
    F - Smer montáze Levý
    Min - Min. Nastavitelná síla (F) 1,8
    Max - Max. Nastavitelná síla (F) 3,0
    E - Natazení (mm) 990
  6. KF104
    Na skladě: 8
    F - Smer montáze Pravý
    Min - Min. Nastavitelná síla (F) 1,8
    Max - Max. Nastavitelná síla (F) 3,0
    E - Natazení (mm) 990
  7. KF107
    Na skladě: 5
    F - Smer montáze Levý
    Min - Min. Nastavitelná síla (F) 2,2
    Max - Max. Nastavitelná síla (F) 3,6
    E - Natazení (mm) 990
  8. KF106
    Na skladě: 5
    F - Smer montáze Pravý
    Min - Min. Nastavitelná síla (F) 2,2
    Max - Max. Nastavitelná síla (F) 3,6
    E - Natazení (mm) 990
  9. KF108
    Na skladě: 7
    F - Smer montáze Pravý
    Min - Min. Nastavitelná síla (F) 3,0
    Max - Max. Nastavitelná síla (F) 4,0
    E - Natazení (mm) 990
  10. KF109
    Na skladě: 4
    F - Smer montáze Levý
    Min - Min. Nastavitelná síla (F) 3,0
    Max - Max. Nastavitelná síla (F) 4,3
    E - Natazení (mm) 990

Produkty 1-10 z 18

Stránka
na stránce
Nastavit sestupně
Materiál

Natažení nerezového pásu v galvanizovaném pouzdru.

Popis

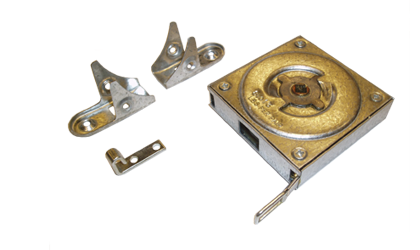

SODEMANN INDUSTRIFJEDRE A/S nabízí kompaktní, seřiditelné, finančně výhodné a přesto mimořádně výkonné pružiny s konstantní silou. Pružiny s konstantní silou jsou uloženy v galvanizovaném pouzdru, z něhož se vysouvá nerezový pás.
Dodávají se s upevňovacím kováním. Rozměry pouzdra jsou 84 mm * 84 mm * 25 mm. Všechny pružiny mají maximální délku natažení 990 mm.

Díra uprostřed měří 6,9 mm x 6,9 mm x 20 mm.

Zdvih

Všechny standardní typy mají maximální délku natažení 990 mm, ale konstantní síla je jen na prvních 609 mm.

Směr vinutí

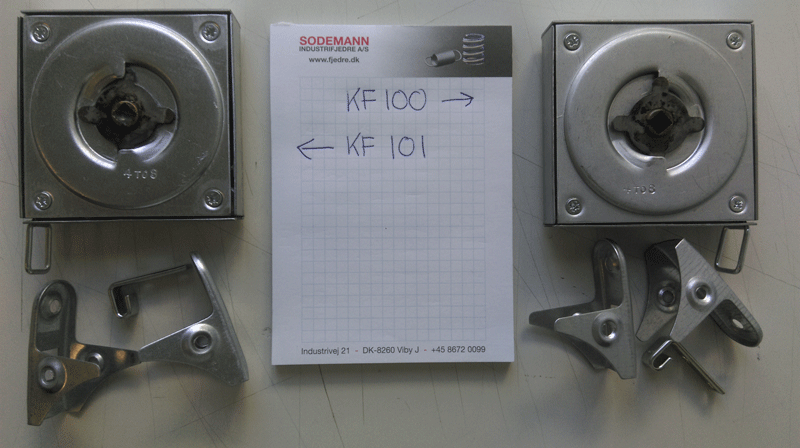

Číslo zboží „KF100“ = pravé provedení
Číslo zboží „KF101“ = levé provedení
Constant force spring in house winding direction

Montáž a použití

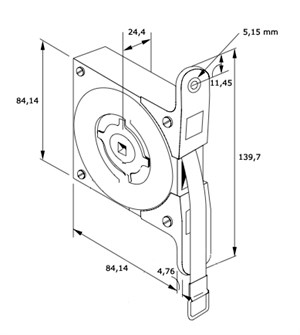

constant force spring in house dimensions
  1. Seřízení lze provádět jen při vysunutí pásu na maximum.
  2. Montážní celek je namazán a nevyžaduje další údržbu.
  3. Natažení musí být vždy rovné – nikdy tak, aby se pás otíral například o pouzdro.
  4. Pás se nesmí do pouzdra vracet nekontrolovaně.
  5. Pás se nesmí natírat.
  6. Seřizujte vždy o 1/4 otáčky.

Požadované napětí pružiny lze zvýšit nebo snížit otáčením seřizovacího prvku ve směru nebo proti směru hodinových ručiček.
