Pružiny tažného háku
Pružiny tažného háku z nerezové pružinové oceli
Objednávku provedenou pondělí-čtvrtek do 15:30 a v pátek do 14:45 expedujeme ještě v tentýž den s doručením do 2-4 dní. To platí také pro všechny tažné pružiny, které jsou skladem.
Množstevní slevy a ceny se vám zobrazí po kliknutí na nákupní vozík vedle požadovaného produktu.
Pro rychlou a snadnou navigaci prosím použijte níže uvedené posuvníky.

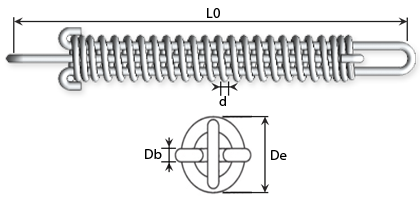

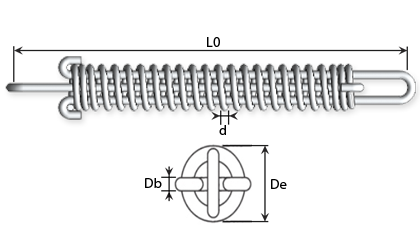

Pružina tažného háku se skládá z jedné tlačné pružiny a dvou držáků. Když má tlačná pružina držáky na obou koncích, mění se na tažnou. Držáky jsou pevnější než běžná oka na tažných pružinách. Pružiny tažného háku se nejčastěji používají pro kotvení lodí. Pružina tažného háku se někdy nazývá lodní pružina.
| Zobrazit ceny - Přidat do košíku | Materiál | d Průměr drátu (mm) |
De Vnější průměr (mm) |
L0 Délka bez zatížení (mm) |
Ln Max. délka při zatížení (mm) |
Sn Maximální zdvih (mm) |
Fn Maximální zatížení při Ln (N) |
R Tuhost pružiny (N/mm) |
db Drátěná oka (mm) |
Č. zboží | Stock | Technické kreslení | Číst dále | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nerezová ocel 302 | 1,00 | 7,30 | 40,00 | 49,60 | 9,60 | 39,60 | 4,11 | 1,00 | BF-10980 |
|
|||||
| Nerezová ocel 302 | 1,00 | 7,30 | 50,00 | 64,00 | 14,00 | 39,20 | 2,79 | 1,00 | BF-10981 |
|
|||||
| Nerezová ocel 302 | 1,00 | 7,30 | 60,00 | 75,40 | 15,40 | 23,90 | 1,55 | 1,00 | BF-10982 |
|
|||||
| Nerezová ocel 302 | 1,60 | 14,10 | 80,00 | 114,00 | 3,40 | 117,00 | 3,45 | 1,60 | BF-10983 |
|
|||||
| Nerezová ocel 302 | 1,60 | 14,10 | 100,00 | 150,00 | 50,00 | 119,00 | 2,34 | 1,60 | BF-10984 |
|
|||||
| Nerezová ocel 302 | 1,60 | 14,10 | 125,00 | 201,00 | 76,00 | 121,00 | 1,58 | 1,60 | BF-10985 |
|
|||||
| Nerezová ocel 302 | 2,00 | 22,00 | 150,00 | 218,00 | 68,00 | 141,00 | 2,05 | 2,00 | BF-10986 |
|
|||||
| Nerezová ocel 302 | 2,00 | 22,00 | 175,00 | 275,00 | 100,00 | 140,00 | 1,40 | 2,00 | BF-10987 |
|
|||||
| Nerezová ocel 302 | 2,00 | 22,00 | 200,00 | 306,00 | 106,00 | 119,00 | 1,12 | 2,00 | BF-10988 |
|
|||||
| Nerezová ocel 302 | 2,00 | 22,00 | 225,00 | 375,00 | 150,00 | 141,00 | 0,94 | 2,00 | BF-10989 |
|
- BF-10980Na skladě: 33
Materiál Nerezová ocel 302d - Průměr drátu (mm) 1,00De - Vnější průměr (mm) 7,30L0 - Délka bez zatížení (mm) 40,00Ln - Max. délka při zatížení (mm) 49,60Sn - Maximální zdvih (mm) 9,60Fn - Maximální zatížení při Ln (N) 39,60R - Tuhost pružiny (N/mm) 4,11db - Drátěná oka (mm) 1,00
- BF-10981Na skladě: 25
Materiál Nerezová ocel 302d - Průměr drátu (mm) 1,00De - Vnější průměr (mm) 7,30L0 - Délka bez zatížení (mm) 50,00Ln - Max. délka při zatížení (mm) 64,00Sn - Maximální zdvih (mm) 14,00Fn - Maximální zatížení při Ln (N) 39,20R - Tuhost pružiny (N/mm) 2,79db - Drátěná oka (mm) 1,00
- BF-10982Na skladě: 32
Materiál Nerezová ocel 302d - Průměr drátu (mm) 1,00De - Vnější průměr (mm) 7,30L0 - Délka bez zatížení (mm) 60,00Ln - Max. délka při zatížení (mm) 75,40Sn - Maximální zdvih (mm) 15,40Fn - Maximální zatížení při Ln (N) 23,90R - Tuhost pružiny (N/mm) 1,55db - Drátěná oka (mm) 1,00
- BF-10983Na skladě: 28
Materiál Nerezová ocel 302d - Průměr drátu (mm) 1,60De - Vnější průměr (mm) 14,10L0 - Délka bez zatížení (mm) 80,00Ln - Max. délka při zatížení (mm) 114,00Sn - Maximální zdvih (mm) 3,40Fn - Maximální zatížení při Ln (N) 117,00R - Tuhost pružiny (N/mm) 3,45db - Drátěná oka (mm) 1,60
- BF-10984Na skladě: 52
Materiál Nerezová ocel 302d - Průměr drátu (mm) 1,60De - Vnější průměr (mm) 14,10L0 - Délka bez zatížení (mm) 100,00Ln - Max. délka při zatížení (mm) 150,00Sn - Maximální zdvih (mm) 50,00Fn - Maximální zatížení při Ln (N) 119,00R - Tuhost pružiny (N/mm) 2,34db - Drátěná oka (mm) 1,60
- BF-10985Na skladě: 73
Materiál Nerezová ocel 302d - Průměr drátu (mm) 1,60De - Vnější průměr (mm) 14,10L0 - Délka bez zatížení (mm) 125,00Ln - Max. délka při zatížení (mm) 201,00Sn - Maximální zdvih (mm) 76,00Fn - Maximální zatížení při Ln (N) 121,00R - Tuhost pružiny (N/mm) 1,58db - Drátěná oka (mm) 1,60
- BF-10986Na skladě: 18
Materiál Nerezová ocel 302d - Průměr drátu (mm) 2,00De - Vnější průměr (mm) 22,00L0 - Délka bez zatížení (mm) 150,00Ln - Max. délka při zatížení (mm) 218,00Sn - Maximální zdvih (mm) 68,00Fn - Maximální zatížení při Ln (N) 141,00R - Tuhost pružiny (N/mm) 2,05db - Drátěná oka (mm) 2,00
- BF-10987Na skladě: 16
Materiál Nerezová ocel 302d - Průměr drátu (mm) 2,00De - Vnější průměr (mm) 22,00L0 - Délka bez zatížení (mm) 175,00Ln - Max. délka při zatížení (mm) 275,00Sn - Maximální zdvih (mm) 100,00Fn - Maximální zatížení při Ln (N) 140,00R - Tuhost pružiny (N/mm) 1,40db - Drátěná oka (mm) 2,00
- BF-10988Na skladě: 11
Materiál Nerezová ocel 302d - Průměr drátu (mm) 2,00De - Vnější průměr (mm) 22,00L0 - Délka bez zatížení (mm) 200,00Ln - Max. délka při zatížení (mm) 306,00Sn - Maximální zdvih (mm) 106,00Fn - Maximální zatížení při Ln (N) 119,00R - Tuhost pružiny (N/mm) 1,12db - Drátěná oka (mm) 2,00
- BF-10989Na skladě: 40
Materiál Nerezová ocel 302d - Průměr drátu (mm) 2,00De - Vnější průměr (mm) 22,00L0 - Délka bez zatížení (mm) 225,00Ln - Max. délka při zatížení (mm) 375,00Sn - Maximální zdvih (mm) 150,00Fn - Maximální zatížení při Ln (N) 141,00R - Tuhost pružiny (N/mm) 0,94db - Drátěná oka (mm) 2,00
Nerezová ocel:
DIN 17224 AISI 302 WERKSTOFF NR. 1.4310 EN Norm 10270-3
Pracovní teplota od -200 °C do +250 °C
Životnost pružiny lze obvykle velmi obtížně definovat. Svoji roli hraje velké množství parametrů, a proto je nemožné životnost stanovit.
Mezi parametry, které výrazně ovlivňují životnost, patří: Instalace, metoda instalace, počet pohybů, vibrace, šoky, torze, délka pohybu, neaxiální pohyb, teplota, opotřebení o jiné povrchy, prostředí použití, jakékoli čisticí přípravky, boční údery, atd.
Pokud na pružinu působí maximální zátěž nebo je překročena, zkracuje to její životnost a může to způsobit její permanentní deformaci.
