Palcové pružné podložky
Palcové pružné podložky se používají tam, kde je nutné tlumit hlučnost a vibrace eliminací osové vůle, která může vznikat v konstrukcích s kuličkovými ložisky, ale i jinde.
Nakupovat podle
Možnosti nákupu

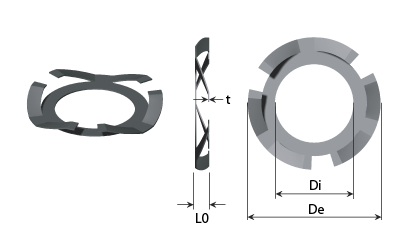

| Zobrazit ceny - Přidat do košíku | Materiál | De Vnější průměr (mm) |
Di Vnitřní průměr (mm) |
L Výška při zatížení F (mm) |
L0 Délka bez zatížení (mm) |
s Max. zdvih (mm) |
t Tloušťka (mm) |
F Průměrná síla |
Č. zboží | Stock | Technické kreslení | Číst dále | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pruzinová ocel | 15,11 | 7,92 | 1,57 | 2,38 | 0,81 | 0,25 | 2,90 | F60400 |
|
|
||||
| Pruzinová ocel | 18,49 | 8,74 | 1,57 | 3,18 | 1,61 | 0,15 | 26,70 | F60410 |
|
|
||||
| Pruzinová ocel | 21,49 | 11,51 | 1,57 | 3,18 | 1,61 | 0,15 | 22,30 | F60420 |
|
|
||||
| Pruzinová ocel | 21,49 | 11,51 | 1,57 | 3,18 | 1,61 | 0,20 | 49,20 | F60430 |
|
|
||||
| Pruzinová ocel | 23,52 | 8,74 | 1,57 | 3,18 | 1,61 | 0,25 | 35,60 | F60450 |
|
|
||||
| Pruzinová ocel | 23,52 | 11,51 | 1,57 | 3,18 | 1,61 | 0,18 | 111,50 | F60440 |
|
|
||||
| Pruzinová ocel | 25,50 | 13,11 | 1,57 | 3,18 | 1,61 | 0,15 | 31,20 | F60460 |
|
|
||||
| Pruzinová ocel | 25,50 | 13,11 | 1,57 | 3,18 | 1,61 | 0,18 | 44,50 | F60470 |
|
|
||||
| Pruzinová ocel | 29,57 | 10,31 | 1,57 | 3,18 | 1,61 | 0,25 | 49,20 | F60490 |
|
|
||||
| Pruzinová ocel | 29,57 | 17,48 | 1,57 | 3,18 | 1,61 | 0,23 | 80,10 | F60480 |
|
|
- F60400Na skladě: 835
Materiál Pruzinová ocelDe - Vnější průměr (mm) 15,11Di - Vnitřní průměr (mm) 7,92L - Výška při zatížení F (mm) 1,57L0 - Délka bez zatížení (mm) 2,38s - Max. zdvih (mm) 0,81t - Tloušťka (mm) 0,25F - Průměrná síla 2,90
- F60410Na skladě: 897
Materiál Pruzinová ocelDe - Vnější průměr (mm) 18,49Di - Vnitřní průměr (mm) 8,74L - Výška při zatížení F (mm) 1,57L0 - Délka bez zatížení (mm) 3,18s - Max. zdvih (mm) 1,61t - Tloušťka (mm) 0,15F - Průměrná síla 26,70
- F60420Na skladě: 1 008
Materiál Pruzinová ocelDe - Vnější průměr (mm) 21,49Di - Vnitřní průměr (mm) 11,51L - Výška při zatížení F (mm) 1,57L0 - Délka bez zatížení (mm) 3,18s - Max. zdvih (mm) 1,61t - Tloušťka (mm) 0,15F - Průměrná síla 22,30
- F60430Na skladě: 1 013
Materiál Pruzinová ocelDe - Vnější průměr (mm) 21,49Di - Vnitřní průměr (mm) 11,51L - Výška při zatížení F (mm) 1,57L0 - Délka bez zatížení (mm) 3,18s - Max. zdvih (mm) 1,61t - Tloušťka (mm) 0,20F - Průměrná síla 49,20
- F60450Na skladě: 1 063
Materiál Pruzinová ocelDe - Vnější průměr (mm) 23,52Di - Vnitřní průměr (mm) 8,74L - Výška při zatížení F (mm) 1,57L0 - Délka bez zatížení (mm) 3,18s - Max. zdvih (mm) 1,61t - Tloušťka (mm) 0,25F - Průměrná síla 35,60
- F60440Na skladě: 75
Materiál Pruzinová ocelDe - Vnější průměr (mm) 23,52Di - Vnitřní průměr (mm) 11,51L - Výška při zatížení F (mm) 1,57L0 - Délka bez zatížení (mm) 3,18s - Max. zdvih (mm) 1,61t - Tloušťka (mm) 0,18F - Průměrná síla 111,50
- F60460Na skladě: 973
Materiál Pruzinová ocelDe - Vnější průměr (mm) 25,50Di - Vnitřní průměr (mm) 13,11L - Výška při zatížení F (mm) 1,57L0 - Délka bez zatížení (mm) 3,18s - Max. zdvih (mm) 1,61t - Tloušťka (mm) 0,15F - Průměrná síla 31,20
- F60470Na skladě: 558
Materiál Pruzinová ocelDe - Vnější průměr (mm) 25,50Di - Vnitřní průměr (mm) 13,11L - Výška při zatížení F (mm) 1,57L0 - Délka bez zatížení (mm) 3,18s - Max. zdvih (mm) 1,61t - Tloušťka (mm) 0,18F - Průměrná síla 44,50
- F60490Na skladě: 1 020
Materiál Pruzinová ocelDe - Vnější průměr (mm) 29,57Di - Vnitřní průměr (mm) 10,31L - Výška při zatížení F (mm) 1,57L0 - Délka bez zatížení (mm) 3,18s - Max. zdvih (mm) 1,61t - Tloušťka (mm) 0,25F - Průměrná síla 49,20
- F60480Na skladě: 8 883
Materiál Pruzinová ocelDe - Vnější průměr (mm) 29,57Di - Vnitřní průměr (mm) 17,48L - Výška při zatížení F (mm) 1,57L0 - Délka bez zatížení (mm) 3,18s - Max. zdvih (mm) 1,61t - Tloušťka (mm) 0,23F - Průměrná síla 80,10
Materiál
Pružinová ocel DIN 1.1231
Popis
Palcové pružné podložky slouží tam, kde je nutné tlumit hlučnost a vibrace eliminací osové vůle, která může vznikat v konstrukcích s kuličkovými ložisky, ale i jinde. Palcové pružné podložky lze použít tam, kde je nutný omezený zdvih pružiny.
