Pružné podložky se 3 vlnami

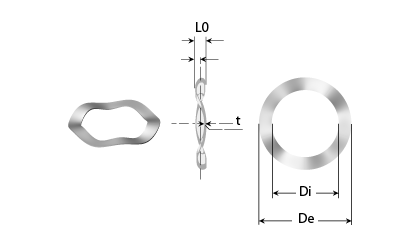

Pružné podložky se 3 vlnami se používají k zachycování osové vůle například u kuličkových ložisek nebo na jiných místech, kde je nutný omezený zdvih. Tři nejmenší velikosti se skládají ze 2 podložek, ostatní ze 3 podložek.
Čísla zboží s „R“ na konci označují provedení z nerezové oceli.
64-70056-description
Pruzinová ocel
64-70015-description
Nerezová ocel 302
| Zobrazit ceny - Přidat do košíku | Materiál | De Vnější průměr (mm) |
Di Vnitřní průměr (mm) |
t Tloušťka (mm) |
L0 Délka bez zatížení (mm) |
L1 Výška se zatížením (mm) |
F Průměrná síla |
Vlny (Ks) |
Č. zboží | Stock | Technické kreslení | Číst dále | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nerezová ocel 302 | 4,65 | 3,40 | 0,09 | 0,58 | 0,30 | 1,70 | 2,00 | W61300R |
|
|
||||
| Nerezová ocel 302 | 6,15 | 4,92 | 0,14 | 0,76 | 0,38 | 3,30 | 2,00 | W61310R |
|
|
||||
| Nerezová ocel 302 | 7,75 | 6,17 | 0,17 | 0,76 | 0,38 | 3,30 | 2,00 | W61320R |
|
|
||||
| Pruzinová ocel | 9,32 | 6,73 | 0,15 | 0,76 | 0,38 | 13,40 | 3,00 | W61330 |
|
|
||||
| Nerezová ocel 302 | 9,32 | 6,73 | 0,15 | 0,76 | 0,38 | 13,40 | 3,00 | W61340R |
|
|
||||
| Pruzinová ocel | 12,29 | 10,08 | 0,23 | 0,74 | 0,51 | 17,80 | 3,00 | W61350 |
|
|
||||
| Pruzinová ocel | 12,50 | 8,89 | 0,18 | 0,89 | 0,51 | 17,80 | 3,00 | W61360 |
|
|
||||
| Nerezová ocel 302 | 12,50 | 8,89 | 0,18 | 0,89 | 0,51 | 17,80 | 3,00 | W61370R |
|
|
||||
| Pruzinová ocel | 15,44 | 11,66 | 0,20 | 0,94 | 0,64 | 17,80 | 3,00 | W61380 |
|
|
||||
| Pruzinová ocel | 15,70 | 11,18 | 0,20 | 1,02 | 0,64 | 17,80 | 3,00 | W61390 |
|
|
- W61300RNa skladě: 3 151
Materiál Nerezová ocel 302De - Vnější průměr (mm) 4,65Di - Vnitřní průměr (mm) 3,40t - Tloušťka (mm) 0,09L0 - Délka bez zatížení (mm) 0,58L1 - Výška se zatížením (mm) 0,30F - Průměrná síla 1,70Vlny - (Ks) 2,00
- W61310RNa skladě: 6 663
Materiál Nerezová ocel 302De - Vnější průměr (mm) 6,15Di - Vnitřní průměr (mm) 4,92t - Tloušťka (mm) 0,14L0 - Délka bez zatížení (mm) 0,76L1 - Výška se zatížením (mm) 0,38F - Průměrná síla 3,30Vlny - (Ks) 2,00
- W61320RNa skladě: 613
Materiál Nerezová ocel 302De - Vnější průměr (mm) 7,75Di - Vnitřní průměr (mm) 6,17t - Tloušťka (mm) 0,17L0 - Délka bez zatížení (mm) 0,76L1 - Výška se zatížením (mm) 0,38F - Průměrná síla 3,30Vlny - (Ks) 2,00
- W61330Na skladě: 1 224
Materiál Pruzinová ocelDe - Vnější průměr (mm) 9,32Di - Vnitřní průměr (mm) 6,73t - Tloušťka (mm) 0,15L0 - Délka bez zatížení (mm) 0,76L1 - Výška se zatížením (mm) 0,38F - Průměrná síla 13,40Vlny - (Ks) 3,00
- W61340RNa skladě: 948
Materiál Nerezová ocel 302De - Vnější průměr (mm) 9,32Di - Vnitřní průměr (mm) 6,73t - Tloušťka (mm) 0,15L0 - Délka bez zatížení (mm) 0,76L1 - Výška se zatížením (mm) 0,38F - Průměrná síla 13,40Vlny - (Ks) 3,00
- W61350Na skladě: 24 677
Materiál Pruzinová ocelDe - Vnější průměr (mm) 12,29Di - Vnitřní průměr (mm) 10,08t - Tloušťka (mm) 0,23L0 - Délka bez zatížení (mm) 0,74L1 - Výška se zatížením (mm) 0,51F - Průměrná síla 17,80Vlny - (Ks) 3,00
- W61360Na skladě: 4 600
Materiál Pruzinová ocelDe - Vnější průměr (mm) 12,50Di - Vnitřní průměr (mm) 8,89t - Tloušťka (mm) 0,18L0 - Délka bez zatížení (mm) 0,89L1 - Výška se zatížením (mm) 0,51F - Průměrná síla 17,80Vlny - (Ks) 3,00
- W61370RNa skladě: 7 634
Materiál Nerezová ocel 302De - Vnější průměr (mm) 12,50Di - Vnitřní průměr (mm) 8,89t - Tloušťka (mm) 0,18L0 - Délka bez zatížení (mm) 0,89L1 - Výška se zatížením (mm) 0,51F - Průměrná síla 17,80Vlny - (Ks) 3,00
- W61380Na skladě: 657
Materiál Pruzinová ocelDe - Vnější průměr (mm) 15,44Di - Vnitřní průměr (mm) 11,66t - Tloušťka (mm) 0,20L0 - Délka bez zatížení (mm) 0,94L1 - Výška se zatížením (mm) 0,64F - Průměrná síla 17,80Vlny - (Ks) 3,00
- W61390Na skladě: 3 406
Materiál Pruzinová ocelDe - Vnější průměr (mm) 15,70Di - Vnitřní průměr (mm) 11,18t - Tloušťka (mm) 0,20L0 - Délka bez zatížení (mm) 1,02L1 - Výška se zatížením (mm) 0,64F - Průměrná síla 17,80Vlny - (Ks) 3,00
Nerezová ocel: Nerezová ocel, materiál WERKSTOFF č. 1.4310 - Čísla zboží s „R“ na konci jsou z nerezové oceli.
Pružinová ocel: Ck67 WERKSTOFF č. 1.1231
Pružné podložky se 3 vlnami se používají k zachycování osové vůle například u kuličkových ložisek nebo v jiných místech s požadavkem na omezený zdvih pružiny. 3 nejmenší velikosti mají 2 podložky, ostatní mají 3 podložky.
