Pryžové měchy

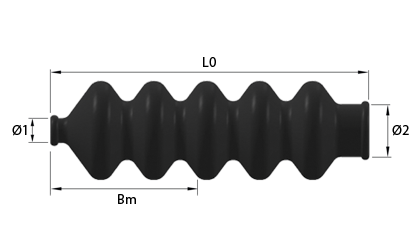

Technické kreslení - Pryžové měchy

Objednávku provedenou pondělí-čtvrtek do 15:30 a v pátek do 14:45 expedujeme ještě v tentýž den s doručením do 2-4 dní. To platí také pro všechny gumové měchy, které jsou skladem.

Množstevní slevy a ceny se vám zobrazí po kliknutí na nákupní vozík vedle požadovaného produktu.

Pro rychlou a snadnou navigaci prosím použijte níže uvedené posuvníky.

Co je gumový měch?


Na naše plynové vzpěry lze namontovat pryžové manžety, které zajišťují ochranu pístnice před nečistotami a špínou. Tato ochrana prodlužuje životnost plynové vzpěry. Jeden konec pryžové manžety je upevněn přes válec. Druhý konec je upevněn k pístnici těsně pod závitem. Plynová pružina se stále může bez překážek pohybovat a délka zdvihu je zmenšena jen minimálně o vzdálenost, na které je manžeta nasazena na pístnici. Pryžová manžeta je odolná vůči UV záření a olejům a lze ji použít ve všech typech prostředí.

Produkty 1-10 z 13

Nastavit sestupně
Zobrazit ceny - Přidat do košíku Ø1
Průměr pístnice (mm)
Ø2
Průměr trubice (mm)
L0
Délka bez zatížení (mm)
Sn
Maximální zdvih (mm)
Bm
Délka při zatížení (mm)
Vhodné pro zdvihy Materiál Č. zboží Stock Technické kreslení Číst dále 3D CAD
6,00 15,00 160,00 100,00 69,00 50mm
60mm
73mm
75mm
80mm
90mm
100mm
NBR BEL-6-100 BEL-6-100
6,00 15,00 265,00 200,00 97,00 120mm
140mm
150mm
170mm
180mm
200mm
NBR BEL-6-200 BEL-6-200
6,00 15,00 80,00 40,00 40,00 20mm
40mm
NBR BEL-6-50 BEL-6-50
8,00 18,00 306,00 200,00 130,00 140mm
150mm
160mm
170mm
180mm
200mm
NBR BEL-8-180 BEL-8-180
8,00 18,00 375,00 250,00 150,00 220mm
250mm
NBR BEL-8-250 BEL-8-250
8,00 18,00 96,00 60,00 48,00 50mm
60mm
NBR BEL-8-60 BEL-8-60
8,00 18,00 180,00 120,00 76,00 75mm
80mm
90mm
95mm
100mm
120mm
NBR BEL-8-120 BEL-8-120
10,00 22,00 245,00 150,00 103,00 100mm
150mm
NBR BEL-10-150 BEL-10-150
10,00 22,00 365,00 250,00 140,00 200mm
250mm
NBR BEL-10-250 BEL-10-250
10,00 22,00 550,00 400,00 180,00 290mm
300mm
350mm
400mm
NBR BEL-10-400 BEL-10-400
  1. BEL-6-100
    Na skladě: 250
    Ø1 - Průměr pístnice (mm) 6,00
    Ø2 - Průměr trubice (mm) 15,00
    L0 - Délka bez zatížení (mm) 160,00
    Sn - Maximální zdvih (mm) 100,00
    Bm - Délka při zatížení (mm) 69,00
    Vhodné pro zdvihy 50mm
    60mm
    73mm
    75mm
    80mm
    90mm
    100mm
    Materiál NBR
  2. BEL-6-200
    Na skladě: 304
    Ø1 - Průměr pístnice (mm) 6,00
    Ø2 - Průměr trubice (mm) 15,00
    L0 - Délka bez zatížení (mm) 265,00
    Sn - Maximální zdvih (mm) 200,00
    Bm - Délka při zatížení (mm) 97,00
    Vhodné pro zdvihy 120mm
    140mm
    150mm
    170mm
    180mm
    200mm
    Materiál NBR
  3. BEL-6-50
    Na skladě: 0
    Ø1 - Průměr pístnice (mm) 6,00
    Ø2 - Průměr trubice (mm) 15,00
    L0 - Délka bez zatížení (mm) 80,00
    Sn - Maximální zdvih (mm) 40,00
    Bm - Délka při zatížení (mm) 40,00
    Vhodné pro zdvihy 20mm
    40mm
    Materiál NBR
  4. BEL-8-180
    Na skladě: 357
    Ø1 - Průměr pístnice (mm) 8,00
    Ø2 - Průměr trubice (mm) 18,00
    L0 - Délka bez zatížení (mm) 306,00
    Sn - Maximální zdvih (mm) 200,00
    Bm - Délka při zatížení (mm) 130,00
    Vhodné pro zdvihy 140mm
    150mm
    160mm
    170mm
    180mm
    200mm
    Materiál NBR
  5. BEL-8-250
    Na skladě: 183
    Ø1 - Průměr pístnice (mm) 8,00
    Ø2 - Průměr trubice (mm) 18,00
    L0 - Délka bez zatížení (mm) 375,00
    Sn - Maximální zdvih (mm) 250,00
    Bm - Délka při zatížení (mm) 150,00
    Vhodné pro zdvihy 220mm
    250mm
    Materiál NBR
  6. BEL-8-60
    Na skladě: 346
    Ø1 - Průměr pístnice (mm) 8,00
    Ø2 - Průměr trubice (mm) 18,00
    L0 - Délka bez zatížení (mm) 96,00
    Sn - Maximální zdvih (mm) 60,00
    Bm - Délka při zatížení (mm) 48,00
    Vhodné pro zdvihy 50mm
    60mm
    Materiál NBR
  7. BEL-8-120
    Na skladě: 455
    Ø1 - Průměr pístnice (mm) 8,00
    Ø2 - Průměr trubice (mm) 18,00
    L0 - Délka bez zatížení (mm) 180,00
    Sn - Maximální zdvih (mm) 120,00
    Bm - Délka při zatížení (mm) 76,00
    Vhodné pro zdvihy 75mm
    80mm
    90mm
    95mm
    100mm
    120mm
    Materiál NBR
  8. BEL-10-150
    Na skladě: 442
    Ø1 - Průměr pístnice (mm) 10,00
    Ø2 - Průměr trubice (mm) 22,00
    L0 - Délka bez zatížení (mm) 245,00
    Sn - Maximální zdvih (mm) 150,00
    Bm - Délka při zatížení (mm) 103,00
    Vhodné pro zdvihy 100mm
    150mm
    Materiál NBR
  9. BEL-10-250
    Na skladě: 261
    Ø1 - Průměr pístnice (mm) 10,00
    Ø2 - Průměr trubice (mm) 22,00
    L0 - Délka bez zatížení (mm) 365,00
    Sn - Maximální zdvih (mm) 250,00
    Bm - Délka při zatížení (mm) 140,00
    Vhodné pro zdvihy 200mm
    250mm
    Materiál NBR
  10. BEL-10-400
    Na skladě: 317
    Ø1 - Průměr pístnice (mm) 10,00
    Ø2 - Průměr trubice (mm) 22,00
    L0 - Délka bez zatížení (mm) 550,00
    Sn - Maximální zdvih (mm) 400,00
    Bm - Délka při zatížení (mm) 180,00
    Vhodné pro zdvihy 290mm
    300mm
    350mm
    400mm
    Materiál NBR
Stránka
na stránce
Materiál

Pryžové měchy jsou vyrobeny z NBR pryže, která je odolná vůči UV záření, soli a oleji.

Teoretická pracovní teplota je mezi -20 °C až +60 °C.

Tolerance

Velikost L0 (délky bez zatížení) je pouze orientační. Pryžové měchy byly navrženy tak, aby je bylo možné natáhnout a stlačit, a změnit tak jejich délku.

Odchylky v délce L0 nemají žádný dopad na užitkovost měchů.

Měchy by se neměly odírat o / tlačit na jakýkoli jiný objekt, protože by takto došlo vlivem opotřebení k porušení měchu.

Montáž a použití

Při nasazování měchů využijte délky stlačených měchů. Tato délka je uvedena v naší tabulce (Bm)

Měchy je nutné nasadit ještě před nasazením koncovek na pístnici.

Měchy jsou navrženy především pro plynové vzpěry se závity, lze je ale také použít pro plynové vzpěry se svařenými oky.

Měchy musí být nasazeny na válec ve vzdálenosti X počet mm (Bm) od konce válce v místě, kde začíná pístnice.

  1. Na válci je vyznačená linka ve vzdálenosti X počet mm (Bm) od konce válce v místě, kde začíná pístnice.
  2. Měchy jsou vedeny stranou s největším průměrem směrem dolů přes pístnici a přes válec až k vyznačené lince.
  3. Měchy jsou upevněné k poslednímu kusu pryže na válci pomocí dodávaného pásu.
  4. Měchy jsou k pístnici upevněné pomocí dodávaného pásu na posledním dílu pryže v místě, kde se konec pryže nachází přímo pod závitem.
  5. Zbytek pásu odstřihněte.
