Závitové tažné plynové pružiny se závitem

Technické kreslení - Závitové tažné plynové pružiny se závitem

Objednávku provedenou pondělí-čtvrtek do 15:30 a v pátek do 14:45 expedujeme ještě v tentýž den s doručením do 2-4 dní. To platí také pro všechny tažné plynové vzpěry, které jsou skladem.

Množstevní slevy a ceny se vám zobrazí po kliknutí na nákupní vozík vedle požadovaného produktu.

Pro rychlou a snadnou navigaci prosím použijte níže uvedené posuvníky.

Co je trakční plynová pružina?


Tažné plynové pružiny mají opačný účinek než běžné tlakové plynové pružiny. Pístní tyč je uvnitř válce v nezatíženém stavu. Když je pístnice zatížena a tedy vytažena, síla se pokusí pístnici vtáhnout zpět do válce.

Tažné plynové pružiny z černě lakované oceli


Válec na tažné plynové pružině je lakován černě. Pístní tyč je ošetřena nitridem, který poskytuje střední ochranu proti korozi. Doporučujeme však tyto výfukové pružiny nepoužívat ve vlhkém prostředí.

Tažné plynové pružiny z nerezové oceli odolné proti kyselinám s potravinářským olejem


Naše nerezové plynové pružiny jsou dostupné pouze v té nejlepší kvalitě. Pružiny výfukových plynů lze použít v potravinářském průmyslu, protože snesou drsné čisticí prostředky. Současně byl v našich tažných plynových pružinách z nerezové oceli použit potravinářský olej (Omnilube FGH 1046).

Údržba plynové pružiny


Pístnici není nutné mazat a je bezúdržbová. Pokud má být plynová vzpěra používána ve znečištěném prostředí, je možné ji ochránit pryžovou manžetou.

23-46664-description

Nerezová ocel 316

23-46094-description

Cerný náter

Nakupovat podle
Možnosti nákupu

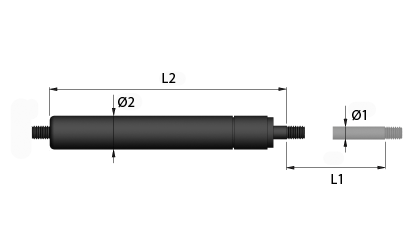

Ø1 - Průměr pístnice (mm)
Ø2 - Průměr trubice (mm)
L1 - Zdvih (mm) (+/- 2 mm)
F - Sila (N)
L2 - Délka mezi závity bez zatížení (mm) (+/- 3 mm)
G - Velikost závitu (M)
Materiál

Produkty 1-10 z 443

na stránce
Nastavit sestupně
Zobrazit ceny - Přidat do košíku Materiál Ø1
Průměr pístnice (mm)
Ø2
Průměr trubice (mm)
L1
Zdvih (mm) (+/- 2 mm)
F
Sila (N)
L2
Délka mezi závity bez zatížení (mm) (+/- 3 mm)
G
Velikost závitu (M)
K
Poměr sil
Č. zboží Stock Technické kreslení Číst dále 3D CAD
Nerezová ocel 316 8.00 22.00 20.00 100.00 100.00 6.00 1.30 TGF-8-20-100-316 TGF-8-20-100-316
Cerný náter 8.00 22.00 20.00 100.00 100.00 6.00 1.30 TGF-8-20-100-T TGF-8-20-100-T
Nerezová ocel 316 8.00 22.00 20.00 150.00 100.00 6.00 1.30 TGF-8-20-150-316 TGF-8-20-150-316
Cerný náter 8.00 22.00 20.00 150.00 100.00 6.00 1.30 TGF-8-20-150-T TGF-8-20-150-T
Nerezová ocel 316 8.00 22.00 20.00 200.00 100.00 6.00 1.30 TGF-8-20-200-316 TGF-8-20-200-316
Cerný náter 8.00 22.00 20.00 200.00 100.00 6.00 1.30 TGF-8-20-200-T TGF-8-20-200-T
Cerný náter 8.00 22.00 20.00 250.00 100.00 6.00 1.30 TGF-8-20-250 TGF-8-20-250
Nerezová ocel 316 8.00 22.00 20.00 250.00 100.00 6.00 1.30 TGF-8-20-250-316 TGF-8-20-250-316
Cerný náter 8.00 22.00 20.00 250.00 100.00 6.00 1.30 TGF-8-20-250-T TGF-8-20-250-T
Nerezová ocel 316 8.00 22.00 20.00 300.00 100.00 6.00 1.30 TGF-8-20-300-316 TGF-8-20-300-316

Produkty 1-10 z 443

na stránce
Nastavit sestupně
Materiál
Tažné plynové pružiny z černě lakované oceli


Válec: Svařovaná trubka tvarovaná za studena EN 10305-3 ST37 / S14

Pístnice: C35R . Válec má polomatný černý nátěr a pístnice je ošetřena plazmovou nitridací, díky níž je povrch mimořádně odolný proti opotřebení a zajišťuje mírnou ochranu proti korozi. Povrchová úprava však nemůže nahradit speciální plynovou vzpěru z nerezové oceli.

Olej: Olejem je běžný mazací olej, který ale není schválen pro použití v kombinaci s potravinami.

Plyn: Dusík N2 Std.
Atmosférický vzduch obsahuje 78,09 % dusíku a je základem pro výrobu dusíku vyrobeného destilací kapalného vzduchu.
Dusík je bez zápachu, bezbarvý, netoxický, nehořlavý.

Tažné plynové pružiny z nerezové oceli


Válec a pístnice: Nerezové plynové pružiny jsou vyrobeny z nerezového materiálu AISI 316

Olej: Olej je schválen pro potravinářské použití. (Omnilube FGH 1046)

Plyn: Dusík N2 Std.
Atmosférický vzduch obsahuje 78,09 % dusíku a je základem pro výrobu dusíku vyrobeného destilací kapalného vzduchu.
Dusík je bez zápachu, bezbarvý, netoxický, nehořlavý.

Tolerance

Celková délka (L2): +/- 3 mm

Zdvih (L1): +/- 2 mm

Maximální síla (Fn): +/- 10 %

Bezpečnost

Plynové vzpěry obsahují vysoce stlačený plynný dusík. Tento plyn není hořlavý ani výbušný a není při vdechování toxický. Za žádných okolností se nepokoušejte plynovou vzpěru rozebrat nebo doplnit její náplň – z důvodu vysokého tlaku je to mimořádně nebezpečné! Plynovou vzpěru nevkládejte do ohně, nepropichujte, nelisujte ani nenařezávejte a povrch válce nesvařujte. Do povrchu pístu neškrábejte a píst nenatírejte ani neohýbejte.

Plynové vzpěry nikdy nepoužívejte jako bezpečnostní zařízení. Pokud by poškození plynové vzpěry mohlo vést ke zranění, je nutné ji zajistit pomocí bezpečnostního zařízení. Můžete také použít bezpečnostní plynovou vzpěru. Pokud konstrukce držená plynovými pružinami může způsobit zranění osob, v případě ztráty plynu plynové pružiny musí být vytvořena dodatečná ochrana, aby nedošlo ke zranění osob. V některých konstrukcích lze použít bezpečnostní potrubí pro plynové pružiny. To zajišťuje konstrukci v případě náhlého poklesu tlaku v plynových vzpěrách.

Údržba

Pístnici není nutné mazat, protože naše plynové vzpěry jsou bezúdržbové.

Údržba

Plynové vzpěry se plní při teplotě 20 °C a počáteční síla se tedy také měří při této teplotě.

Bude se měnit přibližně o 3–3,5 % po každých 10 °C. Čím je chladněji, tím je plynová pružina slabší. Naše plynové pružiny nejlépe fungují při teplotách mezi -30°C a +80°C. Použití pružin při teplotách blízkých těmto limitům způsobí změněnou sílu a nelze doporučit maximální použití.

Montáž a použití

Tažné plynové pružiny obsahují místo oleje jako mazivo speciální druh maziva. Tento typ mazání zajišťuje, že těsnění atd. zůstanou mazána během skladování a montáže v jakémkoli úhlu. Tažné plynové pružiny jsou bez tlumení. Doporučuje se však montovat tažnou plynovou pružinu pístnicí nahoru.

Délka života

Plynové vzpěry jsou navrženy na maximálně 5 zdvihů za minutu při teplotě 20 °C. Je-li tato hodnota překročena, dojde k nárůstu tepla uvnitř plynové vzpěry, které může vést k netěsnostem ucpávek.

Plynové pružiny časem mírně ztratí tlak ve srovnání s původním tlakem v době, kdy byly namontovány. Lze očekávat ztrátu tlaku až 10 %.

Vždy použijte ten nejkratší možný zdvih a zvolte co největší průměr válce – zvýšíte tak odolnost. Dlouhé úzké plynové vzpěry jsou výrazně slabší než krátké a silné.

Datový list a 3D CAD

Pokud chcete PDF datový list nebo 3D CAD výkres pružiny ve formátu .step, .iges nebo .sat, můžete si je stáhnout zdarma kliknutím na symbol 3D CAD vedle čísla položky v tabulce.
