Tažné pružiny - Nerezová ocel

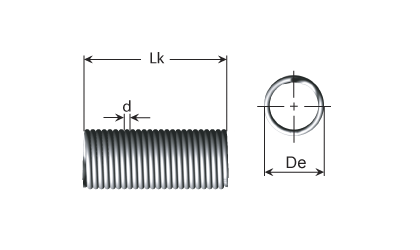

Technický výkres - Tažné pružiny - Řada  D

Tato řada je k dispozici ve třech délkách: 300 mm, 500 mm a 1 000 mm Tyto pružiny se používají hlavně při zkoušení – můžete je zkrátit na požadovanou délku a pak vyrobit oka.

Upozorňujeme, že tyto pružiny nemají oka.

Nakupovat podle
Možnosti nákupu
d - Průměr drátu (mm)
De - Vnější průměr (mm)
Di - Vnitřní průměr (mm)
Lk - Délka těla pružiny (mm)

Produkty 1-10 z 48

Nastavit sestupně
Zobrazit ceny - Přidat do košíku Materiál d
Průměr drátu (mm)
De
Vnější průměr (mm)
Di
Vnitřní průměr (mm)
Lk
Délka těla pružiny (mm)
Řada Č. zboží Stock Technické kreslení Číst dále 3D CAD
Nerezová ocel 302 0,40 2,40 1,60 1.000,00 D 49000 49000
Nerezová ocel 302 0,40 3,40 2,60 1.000,00 D 49010 49010
Nerezová ocel 302 0,50 3,50 2,50 1.000,00 D 49020 49020
Nerezová ocel 302 0,50 5,50 4,50 1.000,00 D 49030 49030
Nerezová ocel 302 0,60 6,00 4,80 300,00 D 1RF 1RF
Nerezová ocel 302 0,63 4,50 3,24 1.000,00 D 49040 49040
Nerezová ocel 302 0,63 7,00 5,74 1.000,00 D 49050 49050
Nerezová ocel 302 0,75 7,00 5,50 300,00 D 2RF 2RF
Nerezová ocel 302 0,80 5,50 3,90 1.000,00 D 49060 49060
Nerezová ocel 302 0,80 8,00 6,40 300,00 D 3RF 3RF
  1. 49000
    Na skladě: 14
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,40
    De - Vnější průměr (mm) 2,40
    Di - Vnitřní průměr (mm) 1,60
    Lk - Délka těla pružiny (mm) 1.000,00
    Řada D
  2. 49010
    Na skladě: 7
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,40
    De - Vnější průměr (mm) 3,40
    Di - Vnitřní průměr (mm) 2,60
    Lk - Délka těla pružiny (mm) 1.000,00
    Řada D
  3. 49020
    Na skladě: 30
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,50
    De - Vnější průměr (mm) 3,50
    Di - Vnitřní průměr (mm) 2,50
    Lk - Délka těla pružiny (mm) 1.000,00
    Řada D
  4. 49030
    Na skladě: 55
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,50
    De - Vnější průměr (mm) 5,50
    Di - Vnitřní průměr (mm) 4,50
    Lk - Délka těla pružiny (mm) 1.000,00
    Řada D
  5. 1RF
    Na skladě: 334
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,60
    De - Vnější průměr (mm) 6,00
    Di - Vnitřní průměr (mm) 4,80
    Lk - Délka těla pružiny (mm) 300,00
    Řada D
  6. 49040
    Na skladě: 27
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,63
    De - Vnější průměr (mm) 4,50
    Di - Vnitřní průměr (mm) 3,24
    Lk - Délka těla pružiny (mm) 1.000,00
    Řada D
  7. 49050
    Na skladě: 20
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,63
    De - Vnější průměr (mm) 7,00
    Di - Vnitřní průměr (mm) 5,74
    Lk - Délka těla pružiny (mm) 1.000,00
    Řada D
  8. 2RF
    Na skladě: 488
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,75
    De - Vnější průměr (mm) 7,00
    Di - Vnitřní průměr (mm) 5,50
    Lk - Délka těla pružiny (mm) 300,00
    Řada D
  9. 49060
    Na skladě: 18
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,80
    De - Vnější průměr (mm) 5,50
    Di - Vnitřní průměr (mm) 3,90
    Lk - Délka těla pružiny (mm) 1.000,00
    Řada D
  10. 3RF
    Na skladě: 285
    Materiál Nerezová ocel 302
    d - Průměr drátu (mm) 0,80
    De - Vnější průměr (mm) 8,00
    Di - Vnitřní průměr (mm) 6,40
    Lk - Délka těla pružiny (mm) 300,00
    Řada D
na stránce
Materiál

DIN 17224 AISI 302 WERKSTOFF č. 1.4310
Pracovní teplota od -200 °C do +250 °C

Oka

Tyto pružiny se dodávají bez ok.

Tuhost pružiny

Pro tuto řadu pružin neexistují žádné tuhosti. Tyto pružiny jsou určeny ke zkoušení místa, v němž lze pružinu zkrátit k dosažení požadované délky. Tuhost pružiny závisí na její délce, a proto nemůžeme uvést obecnou tuhost.

Směr vinutí

Standardně pravý

Standardní pružiny nejsou určeny konkrétním směrem vinutí. V závislosti na výrobě se pružiny vyrábějí s pravým nebo levým vinutím. Pokud požadujete konkrétní směr vinutí, musí se vyrobit zvláštní pružina.

Různé

Pružiny jsou určeny pro testy a pokusy. Můžete je zkrátit na požadovanou délku.

Je-li požadována tažná pružina s přesnou hodnotou některého z následujících parametrů, pružiny se musí vyrobit na zakázku:
- Typ oka
- Výška oka (LH)
- Poloha oka (X)
- Šířka oka (má-li být pružina zabudována do trubice)
- Otvor oka (m)
- Počáteční síla (F0)
