Tlačné pružiny - Nerezová ocel

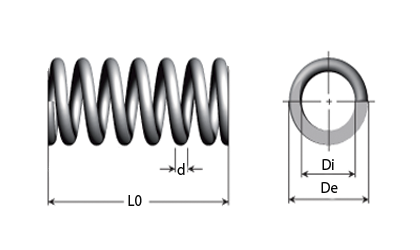

Technický výkres - Tlačné pružiny - Řada  D
Řada D je navržena pro zkoušení. Pokud si nejste jisti, jakou délku potřebujete, zde najdete pružinu, kterou lze zkrátit na požadovaný rozměr. Upozorňujeme, že nelze stanovit maximální sílu, protože ta závisí na délce.
Nakupovat podle
Možnosti nákupu
d - Průměr drátu (mm)
De - Vnější průměr (mm)
Di - Vnitřní průměr (mm)
L0 - Délka bez zatížení (mm)

Produkty 1-10 z 50

na stránce
Nastavit sestupně
d
Průměr drátu (mm)
De
Vnější průměr (mm)
Di
Vnitřní průměr (mm)
L0
Délka bez zatížení (mm)
Č. zboží Technické kreslení Porovnat Číst dále 3D CAD Stock Zobrazit ceny - Přidat do košíku
0,40 2,40 1,60 1000,00 29000 29000 -
0,40 3,60 2,80 1000,00 29010 29010 -
0,50 3,70 2,70 1000,00 29020 29020 -
0,50 4,50 3,50 1000,00 29030 29030 -
0,63 4,63 3,37 1000,00 29040 29040 -
0,63 5,63 4,37 1000,00 29050 29050 -
0,65 6,00 4,70 300,00 16RF 16RF -
0,75 7,00 5,50 300,00 17RF 17RF -
0,80 5,80 4,20 1000,00 29060 29060 -
0,80 7,10 5,50 1000,00 29070 29070 -
  1. 29000
    Na skladě: 31
    d - Průměr drátu (mm) 0,40
    De - Vnější průměr (mm) 2,40
    Di - Vnitřní průměr (mm) 1,60
    L0 - Délka bez zatížení (mm) 1000,00
  2. 29010
    Na skladě: 11
    d - Průměr drátu (mm) 0,40
    De - Vnější průměr (mm) 3,60
    Di - Vnitřní průměr (mm) 2,80
    L0 - Délka bez zatížení (mm) 1000,00
  3. 29020
    Na skladě: 8
    d - Průměr drátu (mm) 0,50
    De - Vnější průměr (mm) 3,70
    Di - Vnitřní průměr (mm) 2,70
    L0 - Délka bez zatížení (mm) 1000,00
  4. 29030
    Na skladě: 6
    d - Průměr drátu (mm) 0,50
    De - Vnější průměr (mm) 4,50
    Di - Vnitřní průměr (mm) 3,50
    L0 - Délka bez zatížení (mm) 1000,00
  5. 29040
    Na skladě: 9
    d - Průměr drátu (mm) 0,63
    De - Vnější průměr (mm) 4,63
    Di - Vnitřní průměr (mm) 3,37
    L0 - Délka bez zatížení (mm) 1000,00
  6. 29050
    Na skladě: 29
    d - Průměr drátu (mm) 0,63
    De - Vnější průměr (mm) 5,63
    Di - Vnitřní průměr (mm) 4,37
    L0 - Délka bez zatížení (mm) 1000,00
  7. 16RF
    Na skladě: 174
    d - Průměr drátu (mm) 0,65
    De - Vnější průměr (mm) 6,00
    Di - Vnitřní průměr (mm) 4,70
    L0 - Délka bez zatížení (mm) 300,00
  8. 17RF
    Na skladě: 99
    d - Průměr drátu (mm) 0,75
    De - Vnější průměr (mm) 7,00
    Di - Vnitřní průměr (mm) 5,50
    L0 - Délka bez zatížení (mm) 300,00
  9. 29060
    Na skladě: 21
    d - Průměr drátu (mm) 0,80
    De - Vnější průměr (mm) 5,80
    Di - Vnitřní průměr (mm) 4,20
    L0 - Délka bez zatížení (mm) 1000,00
  10. 29070
    Na skladě: 7
    d - Průměr drátu (mm) 0,80
    De - Vnější průměr (mm) 7,10
    Di - Vnitřní průměr (mm) 5,50
    L0 - Délka bez zatížení (mm) 1000,00

Produkty 1-10 z 50

na stránce
Nastavit sestupně
Materiál

DIN 17224 AISI 302 WERKSTOFF č. 1.4310
Pracovní teplota od -200 °C do +280 °C

Terminologie
Technical information - compression springs
d
=
Průměr drátu v mm
De
=
Vnější průměr (D+d)
Dm
=
Mean diameter in mm (De minus d)
Di
=
Vnitřní průměr v mm (De minus 2xd)
n
=
Počet činných elastických závitů
nt
=
Počet závitů celkem (n+2)
L0
=
Volná délka bez zatížení. Hodnota Lo je jen orientační. Lo se může mírně lišit.
L1
=
Délka v mm při zatížení F1
L2
=
Délka v mm při zatížení F2
Ln
=
Max. délka v mm při zatížení (min. délka / max. zatížení)
F1
=
Částečné zatížení v N (newtonech) při L1
F2
=
Dodatečné zatížení v N (newtonech) při L2
Fn
=
Maximální zatížení v N (newtonech) při Ln (není nutno použít)
sn
=
Maximální zdvih (stlačení) v mm (Lo-Ln) (není nutno použít)
R
=
Tuhost pružiny v N/mm
Dd
=
Průměr trnu, na kterém může pružina pracovat.
Dh
=
Průměr díry, ve které může pružina pracovat.
1 N
=
0,10197 Kg
1 Kg
=
9,80665 N
Tuhost pružiny

Pro tuto řadu pružin neexistují žádné tuhosti. Tyto pružiny jsou určeny ke zkoušení místa, v němž lze pružinu zkrátit k dosažení požadované délky. Tuhost pružiny závisí na její délce, a proto nemůžeme uvést obecnou tuhost.

Směr vinutí

Standardně pravý

Různé

Po stlačení pružiny na délku Ln se pružina sama zablokuje. Poté se nevrátí na původní délku L0.

Rozměr pružiny volte vždy tak, aby měla požadovaný zdvih a sílu při co nejnižším namáhání. Zajistíte tak delší životnost pružiny. Maximálním zatěžování pružiny povede ke zkrácení její životnosti a způsobí její trvalou deformaci.

Pružiny jsou určeny pro testy a pokusy. Můžete je zkrátit na požadovanou délku. Konce tlačných pružin by se po nalezení požadované délky měly uzavřít.
