Uhlíková ocel

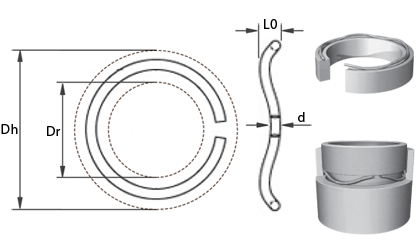

Vlnité pružné podložky z drátu s kruhovým průřezem se vyrábí z uhlíkové oceli. Mohou se používat v úzkých osových prostorech, ale přesto poskytují značnou sílu.
97-70026-description
Uhlíková ocel
97-70015-description
Nerezová ocel 302
Nakupovat podle
Možnosti nákupu
| Zobrazit ceny - Přidat do košíku | Materiál | d Průměr drátu (mm) |
L0 Délka bez zatížení (mm) |
L1 Výška se zatížením (mm) |
Vlny (Ks) |
Dh Průměr díry (mm) |
Dr Průměr trnu (mm) |
F1 Síla (N) |
Č. zboží | Stock | Technické kreslení | Číst dále | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Uhlíková ocel | 0,79 | 1,57 | 1,32 | 3,00 | 12,70 | 10,36 | 156,00 | RW-0050 |
|
|||||
| Nerezová ocel 302 | 0,97 | 1,96 | 1,63 | 3,00 | 15,88 | 13,13 | N/A | RW-0062-S17 |
|
|||||
| Uhlíková ocel | 0,97 | 1,96 | 1,63 | 3,00 | 15,88 | 13,13 | 223,00 | RW-0062 |
|
|||||
| Uhlíková ocel | 1,14 | 2,34 | 1,93 | 3,00 | 19,05 | 15,95 | 312,00 | RW-0075 |
|
|||||
| Uhlíková ocel | 1,30 | 2,64 | 2,18 | 3,00 | 22,23 | 18,80 | 356,00 | RW-0087 |
|
|||||
| Uhlíková ocel | 1,42 | 2,95 | 2,41 | 3,00 | 25,40 | 21,72 | 401,00 | RW-0100 |
|
|||||
| Uhlíková ocel | 1,42 | 3,07 | 2,41 | 4,00 | 34,93 | 31,06 | 534,00 | RW-0137 |
|
|||||
| Uhlíková ocel | 1,52 | 3,23 | 2,59 | 3,00 | 28,58 | 24,56 | 445,00 | RW-0112 |
|
|||||
| Uhlíková ocel | 1,52 | 3,25 | 2,59 | 4,00 | 38,10 | 34,01 | 579,00 | RW-0150 |
|
|||||
| Uhlíková ocel | 1,65 | 3,48 | 2,79 | 4,00 | 41,28 | 36,68 | 623,00 | RW-0162 |
|
- RW-0050Na skladě: 37
Materiál Uhlíková oceld - Průměr drátu (mm) 0,79L0 - Délka bez zatížení (mm) 1,57L1 - Výška se zatížením (mm) 1,32Vlny - (Ks) 3,00Dh - Průměr díry (mm) 12,70Dr - Průměr trnu (mm) 10,36F1 - Síla (N) 156,00
- RW-0062-S17Na skladě: 43
Materiál Nerezová ocel 302d - Průměr drátu (mm) 0,97L0 - Délka bez zatížení (mm) 1,96L1 - Výška se zatížením (mm) 1,63Vlny - (Ks) 3,00Dh - Průměr díry (mm) 15,88Dr - Průměr trnu (mm) 13,13F1 - Síla (N)
- RW-0062Na skladě: 162
Materiál Uhlíková oceld - Průměr drátu (mm) 0,97L0 - Délka bez zatížení (mm) 1,96L1 - Výška se zatížením (mm) 1,63Vlny - (Ks) 3,00Dh - Průměr díry (mm) 15,88Dr - Průměr trnu (mm) 13,13F1 - Síla (N) 223,00
- RW-0075Na skladě: 25
Materiál Uhlíková oceld - Průměr drátu (mm) 1,14L0 - Délka bez zatížení (mm) 2,34L1 - Výška se zatížením (mm) 1,93Vlny - (Ks) 3,00Dh - Průměr díry (mm) 19,05Dr - Průměr trnu (mm) 15,95F1 - Síla (N) 312,00
- RW-0087Na skladě: 10
Materiál Uhlíková oceld - Průměr drátu (mm) 1,30L0 - Délka bez zatížení (mm) 2,64L1 - Výška se zatížením (mm) 2,18Vlny - (Ks) 3,00Dh - Průměr díry (mm) 22,23Dr - Průměr trnu (mm) 18,80F1 - Síla (N) 356,00
- RW-0100Na skladě: 13
Materiál Uhlíková oceld - Průměr drátu (mm) 1,42L0 - Délka bez zatížení (mm) 2,95L1 - Výška se zatížením (mm) 2,41Vlny - (Ks) 3,00Dh - Průměr díry (mm) 25,40Dr - Průměr trnu (mm) 21,72F1 - Síla (N) 401,00
- RW-0137Na skladě: 2
Materiál Uhlíková oceld - Průměr drátu (mm) 1,42L0 - Délka bez zatížení (mm) 3,07L1 - Výška se zatížením (mm) 2,41Vlny - (Ks) 4,00Dh - Průměr díry (mm) 34,93Dr - Průměr trnu (mm) 31,06F1 - Síla (N) 534,00
- RW-0112Na skladě: 5
Materiál Uhlíková oceld - Průměr drátu (mm) 1,52L0 - Délka bez zatížení (mm) 3,23L1 - Výška se zatížením (mm) 2,59Vlny - (Ks) 3,00Dh - Průměr díry (mm) 28,58Dr - Průměr trnu (mm) 24,56F1 - Síla (N) 445,00
- RW-0150Na skladě: 8
Materiál Uhlíková oceld - Průměr drátu (mm) 1,52L0 - Délka bez zatížení (mm) 3,25L1 - Výška se zatížením (mm) 2,59Vlny - (Ks) 4,00Dh - Průměr díry (mm) 38,10Dr - Průměr trnu (mm) 34,01F1 - Síla (N) 579,00
- RW-0162Na skladě: 8
Materiál Uhlíková oceld - Průměr drátu (mm) 1,65L0 - Délka bez zatížení (mm) 3,48L1 - Výška se zatížením (mm) 2,79Vlny - (Ks) 4,00Dh - Průměr díry (mm) 41,28Dr - Průměr trnu (mm) 36,68F1 - Síla (N) 623,00
Materiál
SAE 1070/1090
Tolerance
Síla (F1): Orientační.
Různé
Vlnové pružiny s kruhovým průřezem drátu lze dodat i v provedení z nerezové oceli, ale skladem jsou jen z uhlíkové oceli SAE 1070/1090.
