Plynové vzpěry - Navařenými oky - S černým nátěrem

Plynová vzpera s navarenými oky

Objednávku provedenou pondělí-čtvrtek do 15:30 a v pátek do 14:45 expedujeme ještě v tentýž den s doručením do 2-5 dní. To platí také pro všechny plynové pružiny se svařovanými oky, které jsou skladem

Množstevní slevy a ceny se vám zobrazí po kliknutí na nákupní vozík vedle požadovaného produktu.

Pro rychlou a snadnou navigaci prosím použijte níže uvedené posuvníky.

Co je plynová vzpěra s navařenými oky?


Tato řada plynových vzpěr je dodávaná s navařenými oky. Z toho důvodu je nelze zaměňovat s jinými koncovkami.

Naše plynové vzpěry s navařenými oky fungují stejně jako naše běžné kompresní plynové vzpěry. V nezatíženém stavu je pístnice mimo válec. Zatlačení pístnice do válce vytváří odpor. Plynovou vzpěru není nutné mazat a je tedy bezúdržbová.

Černá verze


Válec je vyroben z běžné oceli a opatřen černým nátěrem. Pístnice je ošetřena nitridy, které poskytují střední ochranu proti rzi. Nedoporučujeme však používání těchto vzpěr ve vlhkém prostředí.

Nerezová verze


V naší nabídce nemáme plynové vzpěry z nerez oceli s navařenými oky. Místo toho doporučujeme naše plynové vzpěry z nerez oceli se závitem a odpovídající koncovky. Zde si můžete prohlédnout náš sortiment.

Nakupovat podle
Možnosti nákupu

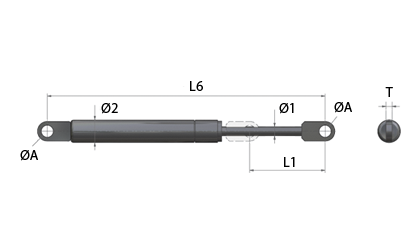

Ø1 - Průměr pístnice (mm)
Ø2 - Průměr trubice (mm)
L1 - Zdvih (mm) (+/- 2 mm)
L6 - Délka mezi středy ok bez zatížení (mm)
F - Sila (N)
K - Poměr sil
T – Tloušťka oka (mm)
H – průměr otvoru (mm)

Produkty 1-10 z 1228

Nastavit sestupně
Zobrazit ceny - Přidat do košíku Materiál Ø1
Průměr pístnice (mm)
Ø2
Průměr trubice (mm)
L1
Zdvih (mm) (+/- 2 mm)
L6
Délka mezi středy ok bez zatížení (mm)
F
Sila (N)
K
Poměr sil
T – Tloušťka oka (mm) ØA
Díra (mm)
Č. zboží Stock Technické kreslení Číst dále 3D CAD
Černě lakovaná ocel 6,00 15,00 20,00 106,00 50,00 1,30 3,00 6,10 BE-6-20-50-T BE-6-20-50-T
Černě lakovaná ocel 6,00 15,00 20,00 106,00 50,00 1,30 3,00 6,10 BE-6-20-50 BE-6-20-50
Černě lakovaná ocel 6,00 15,00 20,00 106,00 75,00 1,30 3,00 6,10 BE-6-20-75-T BE-6-20-75-T
Černě lakovaná ocel 6,00 15,00 20,00 106,00 75,00 1,30 3,00 6,10 BE-6-20-75 BE-6-20-75
Černě lakovaná ocel 6,00 15,00 20,00 106,00 100,00 1,30 3,00 6,10 BE-6-20-100-T BE-6-20-100-T
Černě lakovaná ocel 6,00 15,00 20,00 106,00 100,00 1,30 3,00 6,10 BE-6-20-100 BE-6-20-100
Černě lakovaná ocel 6,00 15,00 20,00 106,00 125,00 1,30 3,00 6,10 BE-6-20-125 BE-6-20-125
Černě lakovaná ocel 6,00 15,00 20,00 106,00 125,00 1,30 3,00 6,10 BE-6-20-125-T BE-6-20-125-T
Černě lakovaná ocel 6,00 15,00 20,00 106,00 150,00 1,30 3,00 6,10 BE-6-20-150-T BE-6-20-150-T
Černě lakovaná ocel 6,00 15,00 20,00 106,00 150,00 1,30 3,00 6,10 BE-6-20-150 BE-6-20-150
  1. BE-6-20-50-T
    Na skladě: 374
    Materiál Černě lakovaná ocel
    Ø1 - Průměr pístnice (mm) 6,00
    Ø2 - Průměr trubice (mm) 15,00
    L1 - Zdvih (mm) (+/- 2 mm) 20,00
    L6 - Délka mezi středy ok bez zatížení (mm) 106,00
    F - Sila (N) 50,00
    K - Poměr sil 1,30
    T – Tloušťka oka (mm) 3,00
    ØA - Díra (mm) 6,10
  2. BE-6-20-50
    Na skladě: 0
    Materiál Černě lakovaná ocel
    Ø1 - Průměr pístnice (mm) 6,00
    Ø2 - Průměr trubice (mm) 15,00
    L1 - Zdvih (mm) (+/- 2 mm) 20,00
    L6 - Délka mezi středy ok bez zatížení (mm) 106,00
    F - Sila (N) 50,00
    K - Poměr sil 1,30
    T – Tloušťka oka (mm) 3,00
    ØA - Díra (mm) 6,10
  3. BE-6-20-75-T
    Na skladě: 375
    Materiál Černě lakovaná ocel
    Ø1 - Průměr pístnice (mm) 6,00
    Ø2 - Průměr trubice (mm) 15,00
    L1 - Zdvih (mm) (+/- 2 mm) 20,00
    L6 - Délka mezi středy ok bez zatížení (mm) 106,00
    F - Sila (N) 75,00
    K - Poměr sil 1,30
    T – Tloušťka oka (mm) 3,00
    ØA - Díra (mm) 6,10
  4. BE-6-20-75
    Na skladě: 0
    Materiál Černě lakovaná ocel
    Ø1 - Průměr pístnice (mm) 6,00
    Ø2 - Průměr trubice (mm) 15,00
    L1 - Zdvih (mm) (+/- 2 mm) 20,00
    L6 - Délka mezi středy ok bez zatížení (mm) 106,00
    F - Sila (N) 75,00
    K - Poměr sil 1,30
    T – Tloušťka oka (mm) 3,00
    ØA - Díra (mm) 6,10
  5. BE-6-20-100-T
    Na skladě: 377
    Materiál Černě lakovaná ocel
    Ø1 - Průměr pístnice (mm) 6,00
    Ø2 - Průměr trubice (mm) 15,00
    L1 - Zdvih (mm) (+/- 2 mm) 20,00
    L6 - Délka mezi středy ok bez zatížení (mm) 106,00
    F - Sila (N) 100,00
    K - Poměr sil 1,30
    T – Tloušťka oka (mm) 3,00
    ØA - Díra (mm) 6,10
  6. BE-6-20-100
    Na skladě: 0
    Materiál Černě lakovaná ocel
    Ø1 - Průměr pístnice (mm) 6,00
    Ø2 - Průměr trubice (mm) 15,00
    L1 - Zdvih (mm) (+/- 2 mm) 20,00
    L6 - Délka mezi středy ok bez zatížení (mm) 106,00
    F - Sila (N) 100,00
    K - Poměr sil 1,30
    T – Tloušťka oka (mm) 3,00
    ØA - Díra (mm) 6,10
  7. BE-6-20-125
    Na skladě: 1
    Materiál Černě lakovaná ocel
    Ø1 - Průměr pístnice (mm) 6,00
    Ø2 - Průměr trubice (mm) 15,00
    L1 - Zdvih (mm) (+/- 2 mm) 20,00
    L6 - Délka mezi středy ok bez zatížení (mm) 106,00
    F - Sila (N) 125,00
    K - Poměr sil 1,30
    T – Tloušťka oka (mm) 3,00
    ØA - Díra (mm) 6,10
  8. BE-6-20-125-T
    Na skladě: 375
    Materiál Černě lakovaná ocel
    Ø1 - Průměr pístnice (mm) 6,00
    Ø2 - Průměr trubice (mm) 15,00
    L1 - Zdvih (mm) (+/- 2 mm) 20,00
    L6 - Délka mezi středy ok bez zatížení (mm) 106,00
    F - Sila (N) 125,00
    K - Poměr sil 1,30
    T – Tloušťka oka (mm) 3,00
    ØA - Díra (mm) 6,10
  9. BE-6-20-150-T
    Na skladě: 375
    Materiál Černě lakovaná ocel
    Ø1 - Průměr pístnice (mm) 6,00
    Ø2 - Průměr trubice (mm) 15,00
    L1 - Zdvih (mm) (+/- 2 mm) 20,00
    L6 - Délka mezi středy ok bez zatížení (mm) 106,00
    F - Sila (N) 150,00
    K - Poměr sil 1,30
    T – Tloušťka oka (mm) 3,00
    ØA - Díra (mm) 6,10
  10. BE-6-20-150
    Na skladě: 0
    Materiál Černě lakovaná ocel
    Ø1 - Průměr pístnice (mm) 6,00
    Ø2 - Průměr trubice (mm) 15,00
    L1 - Zdvih (mm) (+/- 2 mm) 20,00
    L6 - Délka mezi středy ok bez zatížení (mm) 106,00
    F - Sila (N) 150,00
    K - Poměr sil 1,30
    T – Tloušťka oka (mm) 3,00
    ØA - Díra (mm) 6,10
na stránce

Válec a pístnice:
Válec: Svařovaná trubka tvarovaná za studena EN 10305-3 ST37 / S14
Pístnice: C35R
Válec má polomatný černý nátěr a pístnice je ošetřena plazmovou nitridací, díky níž je povrch mimořádně odolný proti opotřebení a zajišťuje mírnou ochranu proti korozi. Povrchová úprava však nemůže nahradit speciální plynovou vzpěru z nerezové oceli.

Olej: Olejem je běžný mazací olej, který ale není schválen pro použití v kombinaci s potravinami.

Plyn: Dusík N2 Std. Atmosférický vzduch obsahuje 78,09 % dusíku a tvoří základ pro výrobu dusíku pomocí destilace kapalného vzduchu. Dusík je bez zápachu, bez barvy, netoxický a nehořlavý.

Celková délka (L6): +/- 3 mm

Zdvih (L1): +/- 2 mm

Síla (F): +/- 10 %

Pokud chcete PDF datový list nebo 3D CAD výkres pružiny ve formátu .step, .iges nebo .sat, můžete si je stáhnout zdarma kliknutím na symbol 3D CAD vedle čísla položky v tabulce.

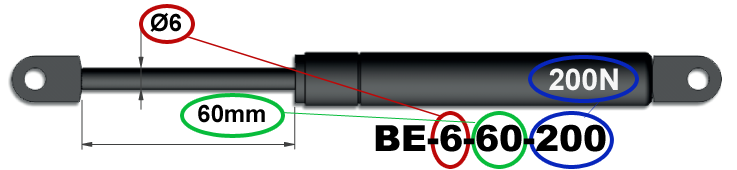

Plynové vzpěry v nabídce společnosti Sodemann Industrifjedre A/S se definují na základě tloušťky pístnice, zdvihu a síly v N.
Pojmenování plynových pružin

Terminologie - Plynová vzpera s navarenými oky



Ø1
=
Průměr pístnice
Ø2
=
Průměr trubice
L1
=
Zdvih
L6
=
Délka mezi středy ok bez zatížení
ØA
=
Díra
T
=
Tlouštka oka
F
=
Síla (Newton)
K
=
Poměr sil
1 N
=
0,10197 kg
1 kg
=
9,80665 N

Kvocient síly je vypočítaná hodnota, která značí nárůst/pokles síly mezi dvěma měřicími body.

Čím více je tlačená plynová vzpěra stlačována, tím více v ní roste síla – jinými slovy síla roste tím, jak je pístnice zatlačována do válce. Je tomu tak proto, že je plyn ve válci více a více stlačován z důvodu proporcionálních změn uvnitř válce, což způsobí zvýšení tlaku, který se projeví osovou silou, jež tlačí na pístnici.

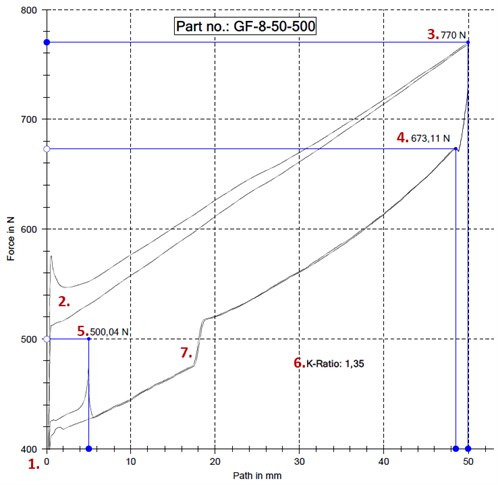

Křivka síly - Plynová vzpera s navarenými oky

  1. Síla při délce v povoleném stavu. Pružina při povolení již nevyvíjí žádnou sílu.
  2. Síla na počátku. Vzhledem ke kombinaci třecí síly připočtené k X množství N vyvíjené tlakem válce křivka jasně ukazuje, že síla začíná razantně narůstat při stlačení pneumatické pružiny. Při překonání tření křivka poklesne. Byla-li pružina po určitou dobu v nečinnosti, bude potřeba pro její aktivování síla navíc. Tento příklad ukazuje rozdíl mezi prvním a druhým pokusem o stlačení pneumatické pružiny. Při pravidelném použití pneumatické pružiny se bude křivka síly blížit spodní křivce. Pneumatická pružina, která je po určitou dobu v nečinnosti, bude pravděpodobněji blíže horní křivce.
  3. Maximální síla při stlačení. Tuto sílu skutečně nelze využít ve strukturálních kontextech. Této síly lze dosáhnout pouze krátce, když se zastaví nepřetržitý tlak/pohyb. Jakmile se pneumatická pružina již nepohybuje, bude se snažit navrátit se do své výchozí polohy, a proto bude užitná síla menší a křivka spadne do bodu 4.
  4. Maximální síla vyvinutá pružinou. Tato síla je měřena na začátku odražení pružiny. To překládá správný obrázek o tom, jakou maximální sílu pneumatická pružina vyvine, když je umístěná pevně v tomto bodě.
  5. Síla vyvinutá pneumatickou pružinou v tabulkách. Dle běžných standardů je síla pneumatické pružiny získávána z měření síly ve zbývajícím pohybu na vzdálenost 5 mm směrem do své roztažené polohy, a poté v klidové poloze.
  6. Silový faktor Silový faktor je vypočtená hodnota, která naznačuje nárůst/pokles síly mezi hodnotami v bodě 5 a v bodě 4. Jedná se tedy o faktor množství síly, které pneumatická pružina ztratí ze svého maximálního bodu pohybu 4, do bodu 5 (max. prodloužení pohybu – 5 mm). Silový faktor je vypočítáván vydělením síly v bodě 4 hodnotou v bodě 5. Tento faktor je také použit v obrácené situaci. Máte-li k dispozici silový faktor (viz hodnota v našich tabulkách) a sílu v bodě 5 (síla v našich tabulkách), lze sílu v bodě 4 vypočítat vynásobením silového faktoru silou v bodě 5.
    Silový faktor závisí na objemu ve válci ve spojení s tloušťkou pístnice a množství oleje. To je u každé velikosti jiné. Kovy a kapaliny nelze stlačit, a proto lze stlačit uvnitř válce pouze plyn.
  7. Tlumení Mezi bodem 4 a bodem 5 lze vidět v křivce síly záhyb. Právě v tomto bodě nastane fáze tlumení, která trvá po zbývající část pohybu. Tlumení probíhá prostřednictvím oleje potřebného pro prosáknutí skrz otvory v pístu. Tlumení lze upravit změnou kombinace velikostí otvorů, množství oleje, a viskozity oleje. Tlumení nelze/by se nemělo odstranit zcela, jelikož plně stlačená pružina nebude při náhlém volném pohybu pístu ztlumena, a proto se může pístnice roztáhnout z válce.

Plynové vzpěry obsahují vysoce stlačený plynný dusík. Tento plyn není hořlavý ani výbušný a není při vdechování toxický. Za žádných okolností se nepokoušejte plynovou vzpěru rozebrat nebo doplnit její náplň – z důvodu vysokého tlaku je to mimořádně nebezpečné! Plynovou vzpěru nevkládejte do ohně, nepropichujte, nelisujte ani nenařezávejte a povrch válce nesvařujte. Do povrchu pístu neškrábejte a píst nenatírejte ani neohýbejte.

Plynové vzpěry nikdy nepoužívejte jako bezpečnostní zařízení. Pokud by poškození plynové vzpěry mohlo vést ke zranění, je nutné ji zajistit pomocí bezpečnostního zařízení. Můžete také použít bezpečnostní plynovou vzpěru. Pokud by jakákoli konstrukce s plynovou vzpěrou mohla v případě úniku plynu ze vzpěry způsobit zranění osoby, je nutné použít další bezpečnostní zařízení, aby bylo možné zranění předejít.

Plynové vzpěry je nutné skladovat a montovat tak, aby píst směřoval dolů a byl v úhlu 45°od vodorovné osy. To je důležité, protože takto bude zajištěno stálé mazání vnitřních ucpávek olejem uvnitř plynové vzpěry.

Pokud je plynová vzpěra upevněna vodorovně nebo s pístnicí směřující nahoru, bude z těsnění vytékat olej, což způsobí jeho vysychání. To nakonec znemožní jeho fungování a může dojít k úniku z těsnění, což způsobí ztrátu síly plynové vzpěry.

Při každé montáži je nutné zajistit, aby nevznikl boční průhyb nebo na plynovou vzpěru nepůsobily jiné síly než volný axiální pohyb v podélném směru plynové vzpěry.

Pokud se plynová vzpěra nějakou dobu nehýbala, může být obtížné ji znovu uvést do pohybu. To je zcela běžné.

Normálně také nelze jednoduše stlačit vzpěru se silou 200 N pouhýma rukama.

Doporučuje se, aby byla v konstrukcích s plynovými vzpěrami použita fyzická zarážka, aby nedošlo k přetížení plynové vzpěry. Fyzická zarážka brání zatlačení pístnice dolů. Jinými slovy, část pístnice musí být vždy viditelná. To chrání vlastnosti plynové vzpěry a zajišťuje optimální životnost.

Pokud jsou dveře rozměrné nebo těžké, doporučujeme v konstrukci použít 2 plynové vzpěry. V opačném případě hrozí deformace konstrukce. Ta může omezit funkčnost plynové pružiny a značně zkrátit její životnost. V nejhorších případech se může konstrukce dokonce zbortit.

Pokud jsou již v konstrukci dvě plynové vzpěry namontované, vždy se doporučuje obě plynové vzpěry vyměňovat zároveň. V případě výměny jen jedné vzpěry by mohl vzniknout rozdíl mezi silou ve staré a nové plynové vzpěře, který by mohl vést k nesprávné funkčnosti a zkrácení životnosti.

Vyhněte se mazání pístnice, protože řada plynových pružin je bezúdržbová. Pro použití v nečistém prostředí je možné plynovou pružinu chránit pryžovým měchem.

Plynové vzpěry se plní při teplotě 20 °C a počáteční síla se tedy také měří při této teplotě.

Bude se měnit přibližně o 3–3,5 % po každých 10 °C. Čím je chladněji, tím je plynová pružina slabší.

Naše plynové pružiny nejlépe fungují při teplotách mezi -30°C a +80°C. Použití pružin při teplotách blízkých těmto limitům způsobí změněnou sílu a nelze doporučit maximální použití.

Údržba

Plynové vzpěry jsou navrženy na maximálně 5 zdvihů za minutu při teplotě 20 °C. Je-li tato hodnota překročena, dojde k nárůstu tepla uvnitř plynové vzpěry, které může vést k netěsnostem ucpávek.

Plynové pružiny časem mírně ztratí tlak ve srovnání s původním tlakem v době, kdy byly namontovány. Lze očekávat ztrátu tlaku až 10 %.

Vždy použijte ten nejkratší možný zdvih a zvolte co největší průměr válce – zvýšíte tak odolnost. Dlouhé úzké plynové vzpěry jsou výrazně slabší než krátké a silné.
